Бачок торцевого уплотнения СБТУ

Оформить заказ

БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ1

Бачок торцового уплотнения СБТУ1Неразборный бачок торцовых уплотнений со змеевиковым теплообменником, предназначенный для использования с блоками подшипниковыми уплотнительными (БПУ) по планам API  53В

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4,2
Пробное давление, МПа 6,0
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 15,0
Расход охлаждающей жидкости, м3/ч 0,5 ... 2,0
Температура охлаждающей жидкости, °С 5 ... 40




БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ2

Бачок торцового уплотнения СБТУ2Неразборный бачок торцовых уплотнений со змеевиковым теплообменником и стеклянным указателем уровня, предназначен для использования с торцовыми уплотнениями по планам API 52 и 53А.

Самая популярная модель бачка, имеющая наименьшую стоимость. Первые бачки СБТУ2 были выпущены ООО НПЦ «АНОД» в 2003 году, отлично себя зарекомендовали, остаются востребованными и продолжают успешно эксплуатироваться.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4,2
Пробное давление, МПа 6
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 7
Расход охлаждающей жидкости, м3/ч 0,5 ... 1,2
Температура охлаждающей жидкости, °С  5 ... 40

Бачок торцового уплотнения СБТУ4БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ4

Неразборный бачок торцовых уплотнений со змеевиковым теплообменником и байпасным указателем уровня предназначен для использования с торцевыми уплотнениями по планам API 52 и 53А.

Конструкция бачка аналогична СБТУ2, отличается указателем уровня. Хорошее качество отслеживания уровня жидкости.

СБТУ4 выпускается с 2003 года.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4, 2
Пробное давление, МПа 6,0
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 7,0
Расход охлаждающей жидкости, м3/ч 0,5 ... 1,2
Температура охлаждающей жидкости, °С  5 ... 40

Бачок торцового уплотнения СБТУ3БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ3

Неразборный бачок торцовых уплотнений со змеевиковым теплообменником, объёмом 15 л, предназначен для использования с торцовыми уплотнениями по планам API21 и API23. Применяется для охлаждения котловой воды.

В качестве охлаждающей жидкости применяется вода.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа 4
Пробное давление, МПа 6
Расчётная температура,°С от 0 до +100
Вместимость при нормальном уровне, л 15
Расход охлаждающей воды, м3/ч 0,5 ... 2,0
Давление охлаждающей воды, кг/см2  8

Бачок торцового уплотнения СБТУ5.21БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ5.21

Неразборный бачок торцовых уплотнений без змеевиков, имеющий увеличенный объем (19 л) со стеклянным указателем уровня, предназначенный для использования с торцовыми уплотнениями по планам API 52 и 53А.

Применяется в случаях, когда не требуется подвод охлаждающей жидкости.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа 4
Пробное давление, МПа 5,8
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 19

Бачок торцового уплотнения СБТУ8БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ8

Разборный бачок торцовых уплотнений со змеевиковым теплообменником, оснащенный стеклянным визуальным указателем уровня, предназначенный для использования с торцовыми уплотнениями по планам API 52 и 53А.

Применяется на оборудовании, в котором в качестве охлаждающей жидкости применяется техническая вода.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4,2
Пробное давление, МПа 6,0
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 7
Расход охлаждающей жидкости, м3/ч 0,5 ... 1,2
Температура охлаждающей жидкости, °С  5 ... 40

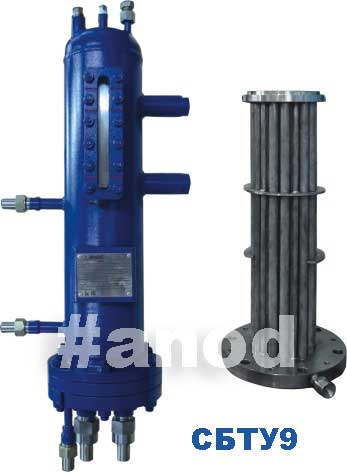

Бачок торцового уплотнения СБТУ9БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ9

Разборный бачок торцевых уплотнений с прямотрубным теплообменным пучком, оснащенный стеклянным визуальным указателем уровня, предназначен для использования с торцовыми уплотнениями по планам API 52 и 53А на загрязненном перекачиваемом продукте.

В качестве охлаждающей жидкости используется техническая вода.

Рабочее давление в полости прямотрубного теплообменника, не более 1,0 МПа.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4,2
Пробное давление, МПа 6,0
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 7
Расход охлаждающей воды, м3/ч 0,5 ... 1,2
Температура охлаждающей жидкости, °С  5 ... 40

Бачок торцового уплотнения СБТУ10


БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ10

Неразборный бачок торцевых уплотнений со змеевиковым теплообменником, увеличенного объема (22 л), оснащенный стеклянным визуальным указателем уровня, предназначен для использования с торцовыми уплотнениями (диаметр вала больше 60 мм) по планам API 52 и 53А.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4,2
Пробное давление, МПа 6,0
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 22
Расход охлаждающей жидкости, м3/ч 0,5 ... 1,2
Температура охлаждающей жидкости, °С  5 ... 40

Бачок торцового уплотнения СБТУ11БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ11 С ГИДРОАККУМУЛЯТОРОМ

(API682: PLAN53B)

Неразборный бачок торцевых уплотнений со змеевиковым теплообменником с гидроаккумулятором.
Изготовлен полностью в соответствии с API 682: Plan 53B.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа 4,1
Пробное давление, МПа 5,8
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 10
Расход охлаждающей жидкости, м3/ч 0,5 ... 2,0
Давление охлаждающей воды, кг/см2  8

Бачок торцового уплотнения СБТУ18БАЧОК ТОРЦЕВОГО УПЛОТНЕНИЯ СБТУ18

Неразборный бачок торцевых уплотнений со змеевиковым теплообменником, предназначенный для использования с блоками подшипниковыми уплотнительными (БПУ) по планам API 52 и 53А. Выпускается как с байпасным, так и со стеклянным визуальным указателем уровня.

Материал, сталь 12Х18Н10Т
Рабочее давление, МПа до 4,2
Пробное давление, МПа 6,0
Расчётная температура,°С от -60 до +200
Вместимость при нормальном уровне, л 13
Расход охлаждающей жидкости, м3/ч 0,5 ... 1,2
Температура охлаждающей жидкости, °С 5 ... 40
