Непростой ремонт СГДУ

При плановом останове центробежного компрессора часто требуется произвести замену сухих газодинамических уплотнений (СГДУ) в виду их наработки до среднего/капитального ремонта.

Для оценки состояния СГДУ необходимо провести ревизию, т.е. разобрать, очистить от загрязненийи провести осмотр с фотофиксацией всех деталей СГДУ и особенно их повреждений, зафиксировать и проанализировать износ колец пар трения, дать оценку пригодности к дальнейшей эксплуатации. По результатам ревизии составляется инспекционный отчёт и  дефектная ведомость, в которой указывается весь перечень необходимых работ для восстановления работоспособности данного уплотнения.

Такой краткий перечень работ по ремонту СГДУ стал восприниматься некоторыми специалистами организаций, эксплуатирующих центробежные компрессоры, как простой и несложный ремонт, не требующий особых знаний и компетенций. Как правило СГДУ  демонтируется  из компрессора с  работающей системой СГДУ, т.е. без явных признаков нештатной работы СГДУ. Поэтому может сложиться впечатление, что СГДУ необходимо лишь протереть сухой салфеткой и  монтировать обратно.

Чтобы показать действительную картину состояния ремонтируемых СГУ специалистами сервисной службы ОООНПЦ «АНОД», мы подобрали несколько примеров состояния СГДУ после их демонтажа во время планового ремонта центробежного компрессора.

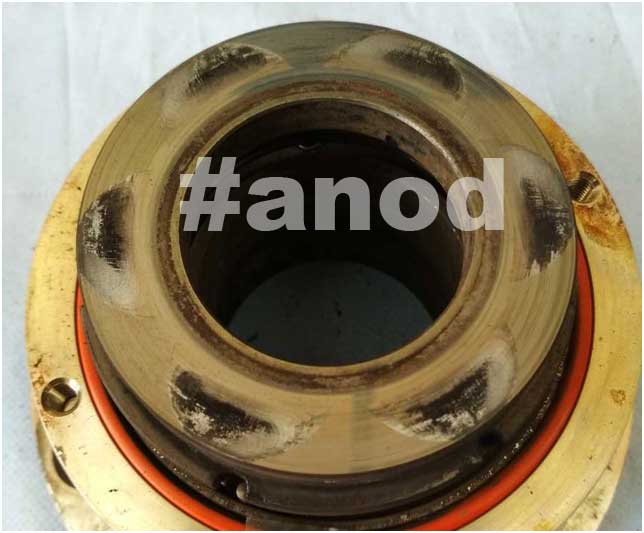

Дефект: износ рабочей поверхности торца (подпружиненное стационарное кольцо)

Материал: графит

 Причины: загрязнения рабочих поверхностей пары трения, частые пуски-остановы, выработка ресурса СГДУ.

 Примечание: дефект имеет «накопительный» эффект и может привести к мгновенному разрушению колец пары трения во время работы компрессора с сильным загрязнением и повреждениям внутренних полостей уплотнительной камеры и смежных с ней узлов (подшипников, внутренних лабиринтов, и пр.)

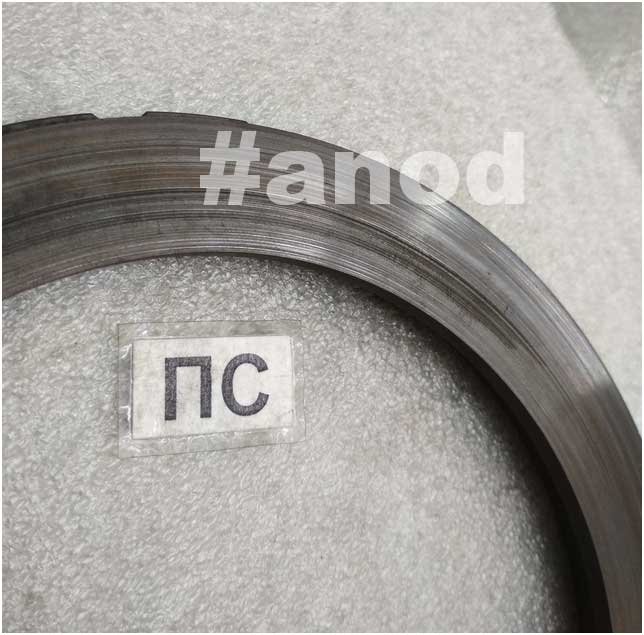

Дефект: износ рабочей поверхности седла

(вращающееся кольцо)

Материал: карбид кремния

 Причины: загрязнения рабочих поверхностей пары трения (газодинамических канавок), частые пуски-остановы, выработка ресурса СГДУ.

 Примечание: дефект имеет «накопительный» эффект и может привести к мгновенному разрушению колец пары трения во время работы компрессора с сильным загрязнением и повреждениям внутренних полостей уплотнительной камеры и смежных с ней узлов

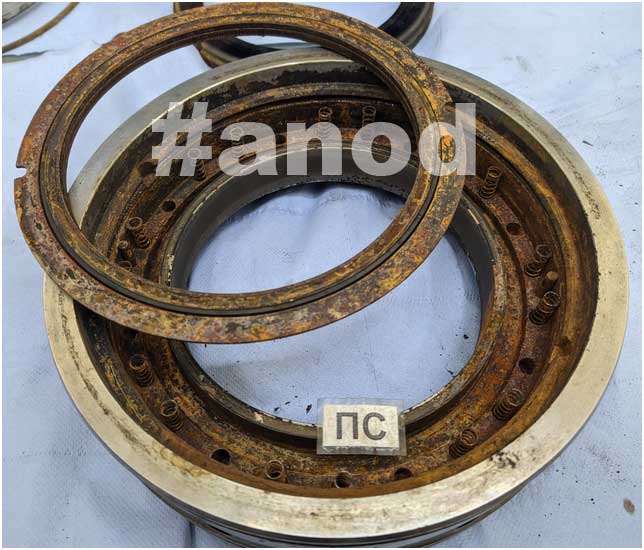

Дефект: коррозия ответственных поверхностей деталей СГДУ в результате



Причина: воздействия химически агрессивного перекачиваемого продукта, нарушение условий эксплуатации СГДУ.



Примечание: не устранённая коррозия поверхностей приводит к нарушению подвижности и разрушению деталей СГДУ (торец, вторичные уплотнительные  элементы, пружины, и пр.)

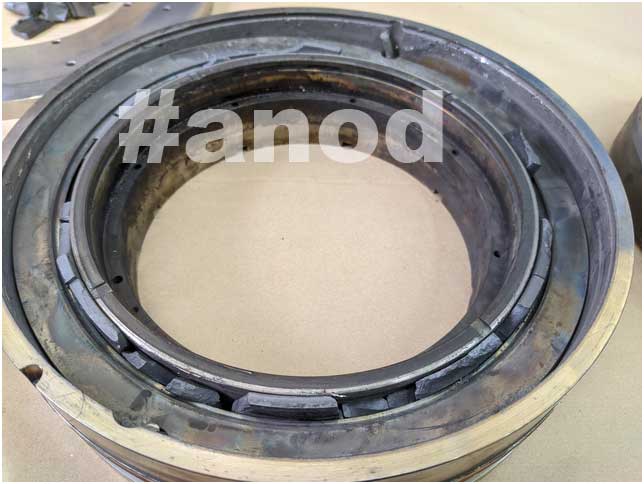

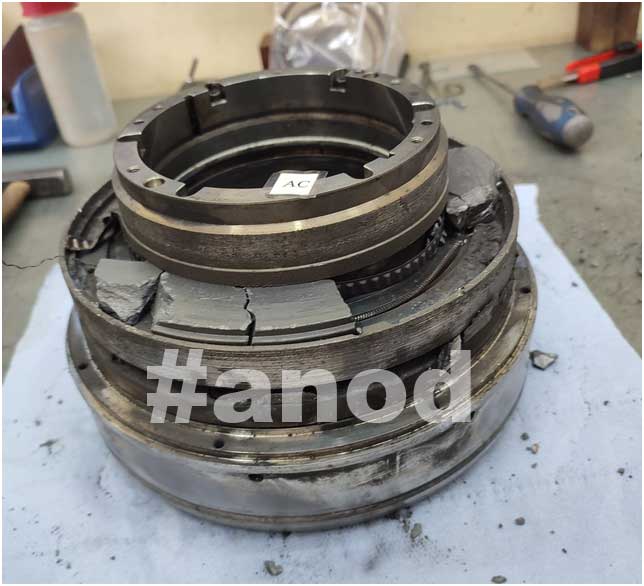

Дефект: разрушение колец атмосфеной пары трения.



Причина: загрязнения рабочих поверхностей пары трения, частые пуски-остановы, выработка ресурса СГДУ.



Примечание: часто такой дефект сложно выявить при нормально работающей процессной паре трения СГДУ.

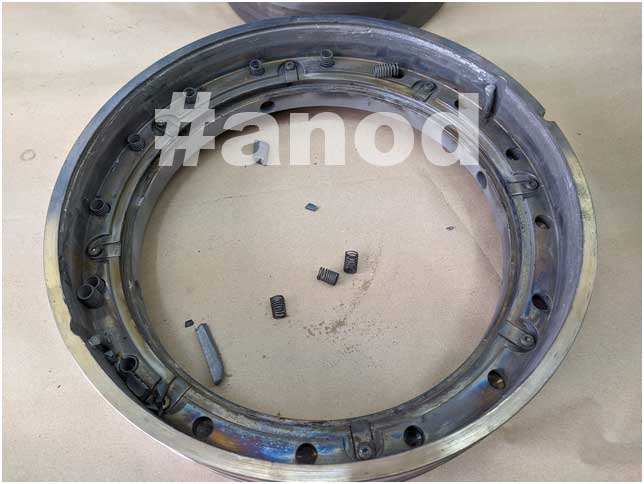

Дефект: разрушение пружин, установленных за торцом.



Причина: коррозия, термическое воздействие, неправильная сборка.



Примечание: при частичном разрушении пружин может сказаться на объёме утечки перекачиваемого газа. При продолжительной эксплуатации приводит к износу колец пар трения и их разрушению.

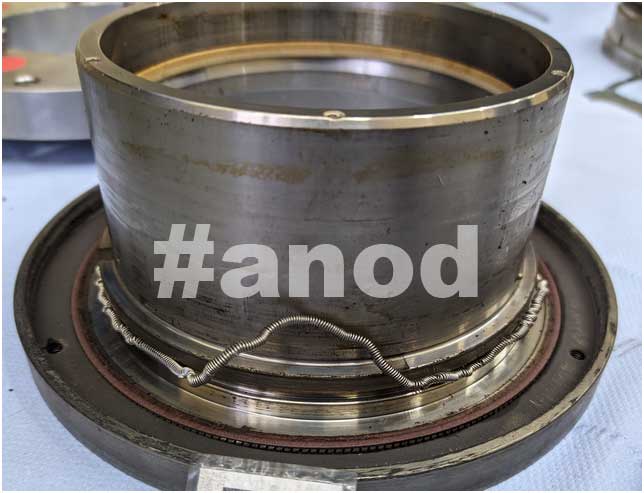

Дефект: разрушение центрирующей пружины, установленной под седлом.



Причина: высокий крутящий момент во время страгивания при пуске и останове.



Примечание: после возникновения дефекта может нарушится позиционирование седла во втулке вала, нарушится балансировка СГДУ,что со временем приведёт в износу рабочих поверхностей колец пары трения.



Важно:

Указанные выше дефекты часто не обнаруживаются во время эксплуатации СГДУ. Выявитьих можно только во время ревизии СГДУ. Поэтому нельзя делать вывод о состоянии СГДУ по отсутствию отказов во время работы.

 Для его восстановления необходима конструкторская проработка каждой детали.Проведение точных замеров для создания чертежей с глубоким пониманием функциональной роли каждой детали СГДУ и принципов их совместной работы в составе одного СГДУ.

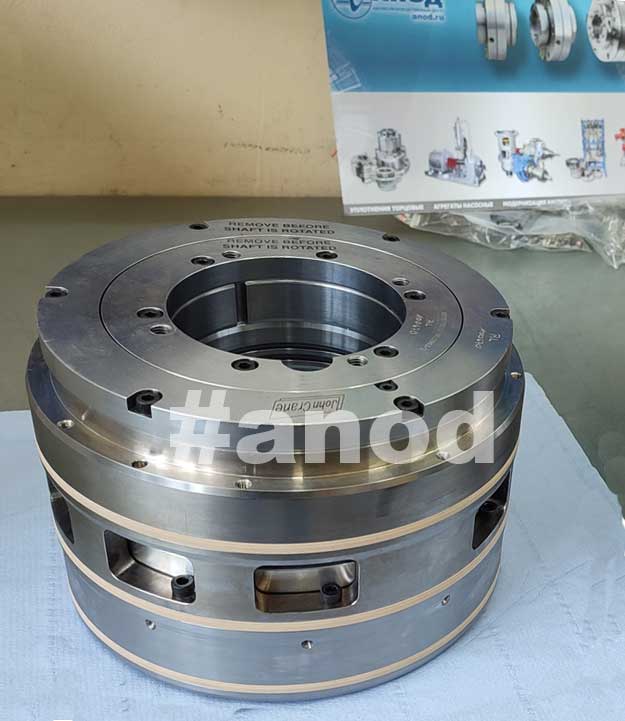

 Уплотнение успешно прошло приемо-сдаточные испытания в присутствии заказчика и отправлено на дальнейшую эксплуатацию.

 Вывод:

Ремонт СГДУ представляет собой симбиоз из грамотно проведённой ревизии СГДУ с глубоким анализом выявленных дефектов, кропотливой конструкторской проработки, использования высокоточного измерительного и обрабатывающего оборудования и применения дорогостоящих материалов и комплектующих, а также протирки сухой салфеткой на завершающем этапе ремонта.



П.С.: После прекращения поставок запчастей из Европы, некоторые российские компании, ранее выполнявшие ремонт и обслуживание СГУ иностранного производства, в настоящий момент не могут освоить технологии замены материалов, нанесения специальных покрытий, изготовления отдельных деталей и узлов и, как следствие, обеспечить качественный ремонт узлов СГДУ.

ООО НПЦ «АНОД» со дня основания направления СГДУ обеспечил собственное производство комплектующими и материалами российского производства и в настоящий момент не изменил ни ценовую политику, ни сроки поставок продукции, ввиду налаженных партнёрских отношений с российскими компаниями.
