Разработка новых направлений в арматуростроении

Евсиков Владимир Евсеевич

Начальник конструкторского отдела арматуры

Анализ существующих конструкций клапанов с поступательным перемещением запорного органа для герметичного перекрытия трубопровода или регулирования потока рабочей среды выделяет наиболее распространенные конструктивные решения с их характерными недостатками при эксплуатации (см. рис. 1, 2, 3).

рис. 1

КЛАПАН ЗАПОРНО-РЕГУЛИРУЮЩИЙ ОДНОСЕДЕЛЬНЫЙ

рис. 2

КЛАПАН ЗАПОРНО-РЕГУЛИРУЮЩИЙ ДВУХСЕДЕЛЬНЫЙ

рис. 3

КЛАПАН ЗАПОРНО-РЕГУЛИРУЮЩИЙ КЛЕТКОВЫЙ

На предприятии ООО «НПЦ «Анод» разработаны и запатентованы два концептуально новых технических решения затворов (модель S, модель W), позволяющие создать новую гамму клапанов запорных, запорно-регулирующих и отсечных с различными конструкциями корпусов. Данные модели устраняют вышеперечисленные недостатки существующих конструкций и существенно расширяют следующие требования:

по температурным интервалам рабочих сред; по номинальному давлению; по герметичности затвора; по герметичности относительно внешней среды; по уменьшению мощности приводов и их весовых характеристик; по увеличению диаметров проходных сечений клапанов высоких энергетических параметров рабочей среды; по повышению цикличности.

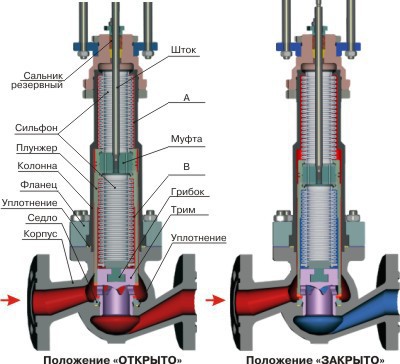

Разгруженный плунжерный затвор модели S (см рис. 4, 5) состоит из двух одинаковых сильфонов по ГОСТ 21744-83, последовательно соединенных через резьбовую муфту, перемещаемую штоком привода. Верхний сильфон герметично соединен с колонной, а нижний сильфон герметично заглушен грибком с байонетным затвором. С муфтой непосредственно связан плунжер с уплотнительной поверхностью. Вся эта сборка образует выемную часть затвора.

рис. 4, 5

В корпусе клапана герметично установлено седло с уплотнительной поверхностью, поджатое к корпусу тримом (клеткой) через резьбовое соединение.

Трим представляет собой полую втулку, на боковых поверхностях которой выполнены профелированные окна, а в верхней части выполнен байонет. При установке в корпус выемная часть затвора разворачивается на 90°, байонетный замок запирается и в таком положении фиксируется поджатием фланца через уплотнение к корпусу.

Предусмотренное сальниковое уплотнение по штоку используется как аварийно-страховочное и в процессе эксплуатации не работает, т.е. внутренняя полость сильфонов сообщена с внешней средой.

Давление рабочей среды, подаваемое на затвор при регулировании клапана, проходит в полость А и В. Плунжер полностью разгружен.
В закрытом положении уплотнительная поверхность плунжера соприкасается с уплотнительной поверхностью седла и герметично отсекает поток рабочей среды.

Затвор конструктивно выполнен так, что средний диаметр уплотнительной поверхности седла (Dср.упл.) больше, чем средний диаметр сильфона (Dср.сил.). Поэтому, кроме усилия привода, действующего через шток, при закрытии на плунжер действует дополнительно усилие равное:

где ∆Р – перепад давления между входным и выходным патрубками клапана.

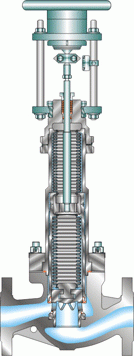

На рисунке 6 представлен клапан запорно-регулирующий с затвором модели S со всеми его отличительными характеристиками.

Рис. 6

Несмотря на все преимущества затвора модели S широкое использование его при проектировании клапанов существенно уменьшается вследствие ограниченного ряда типоразмеров сильфонов по ГОСТ 21744-83.

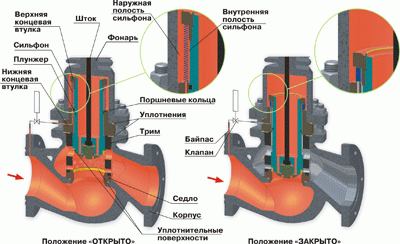

Разгруженный плунжерный затвор модели W (см рис. 7) состоит из плунжера с уплотнительной поверхностью, шарнирно соединенного через шток с приводом. Верхняя часть плунжера герметично соединена с верхней концевой деталью сварного сильфона со складывающейся формой гофр, а нижняя концевая деталь сильфона герметично установлена между корпусом клапана и фонарем.

рис. 7

Плунжер направляется в корпусе тримом и в конце своего хода перекрывает поток рабочей среды, поджимаясь к уплотнительной поверхности седла.

Сильфон плунжера образует две автономных полости А и В. Полость А постоянно сообщена с полостью высокого давления рабочей среды, а полость В сообщена с полостью рабочей среды через каналы выполненные в нижней концевой детали и байпасную линию с клапаном малого проходного сечения.

Особенность этой конструкции заключается в том, что при регулировании потока давление в полостях А и В всегда одинаково. Металлический сильфон выдерживает многомиллионную цикличность с обеспечением необходимого хода затвора. В закрытом положении сильфон почти полностью сжимается и превращается в жесткую втулку.

Средний диаметр сильфона конструктивно больше среднего диаметра уплотнительных поверхностей затвора. Поэтому, если требуется создать необходимое усилие для герметизации затвора, достаточно перекрыть клапан байпасного соединения. При этом рабочая среда из полости В выходит в выходной патрубок клапана, тем самым нагружая соответствующим усилием уплотнение. Сильфон в почти сжатом состоянии способен воспринимать очень высокое наружное давление.

При открытии клапана байпасной линии давление в полости В становится равным рабочему давлению; далее затвор работает в разгруженном режиме.

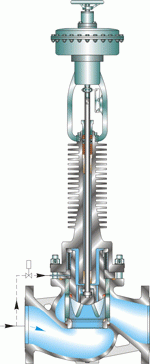

Затвор модели W позволяет создать оригинальные клапаны с различными конструктивными типами корпусов, которые представлены на рисунках 8, 9, 10, 11, 12.

КЛАПАН ЗАПОРНО-РЕГУЛИРУЮЩИЙ С ЗАТВОРОМ МОДЕЛИ W

рис. 8

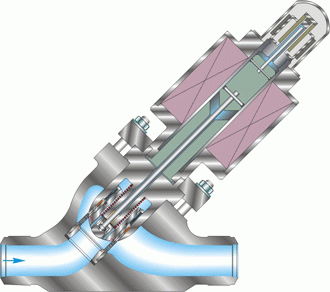

КЛАПАН ЗАПОРНО-РЕГУЛИРУЮЩИЙ ЭЛЕКТРОМАГНИТНЫЙ С ЗАТВОРОМ МОДЕЛИ W

рис. 9

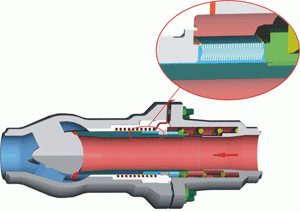

КЛАПАН ОСЕВОГО ПОТОКА

рис. 10

Номинальный диаметр, DN, мм до 300
Рабочая среда Газ, жидкость, пар
Условное давление рабочей среды, PN, МПа (кгс/см2)  30 (300)
Температура рабочей среды, °С от -100 до +600

рис. 11

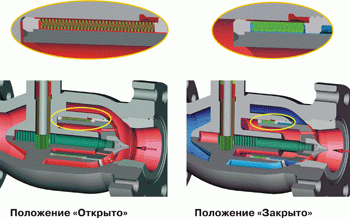

КЛАПАН ОСЕВОГО ПОТОКА С ЛИНЕЙНЫМ ЭЛЕКТРОПРИВОДОМ

Применяется в трубопроводах, где рабочими средами являются газ или жидкость, в том числе токсичные и взрывоопасные

рис. 12
Положение "Открыто"

Положение "Закрыто"

Номинальный диаметр, DN, мм до 300
Условное давление рабочей среды, PN, МПа (кгс/см2)  20 (200)
Температура рабочей среды, °С от -120 до +600

Практически возможно выполнить любую арматуру (больших и малых DN, с высокими энергетическими параметрами рабочей среды), используя модели затворов S и W.
