Уплотнения щелевые газовые

Оформить заказ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Диаметр вала, мм ……..…..…от 30 до 600
  • Скорость скольжения, м/с……………до 150
  • Температура среды, °С………………...до 600
  • Давление, МПа………...…..от вакуума до 3
  • Материалкорпуса и втулки……..…нерж. сталь
  • Материалколец……………………...…графит, PTFE
  • Радиальное перемещение, мм…….….…от 1 до 5
  • Осевое перемещение..………………..не ограничено

ПРИМЕНЕНИЕ

Уплотнения щелевые газовые применяются в качестве основного или барьерного уплотнения в компрессорах, воздуходувках, турбинах, детандерах, мешалках, реакторах, центрифугах и т.д

Графитовые плавающие кольцащелевого уплотнения обеспечивают компактность конструкции и низкую утечку уплотняемой среды, не требуют сложных систем контроля и обеспечения и специальных знаний для обслуживания.

После приработки кольца обеспечивают радиальное уплотнение вала с очень маленьким зазором.

Уплотнение не требует дополнительной смазки и рассчитано на работу всухую.

Помимо чистого газа, такие уплотнения также подходят для уплотнения токсичных газов, сред, содержащих твердые частицы, доменных газов, пыли, порошка, пара, масляного тумана, масла из подшипниковой камеры.



СТАНДАРТНЫЕ КОНСТРУКЦИИ

  • Для безопасных чистых сред без содержания твёрдых частиц.
  • Давление уплотняемой среды превышает атмосферное давление или давление в подшипниковой камере.
  • Конструкция допускает нормальную утечку уплотняемой среды в атмосферу.

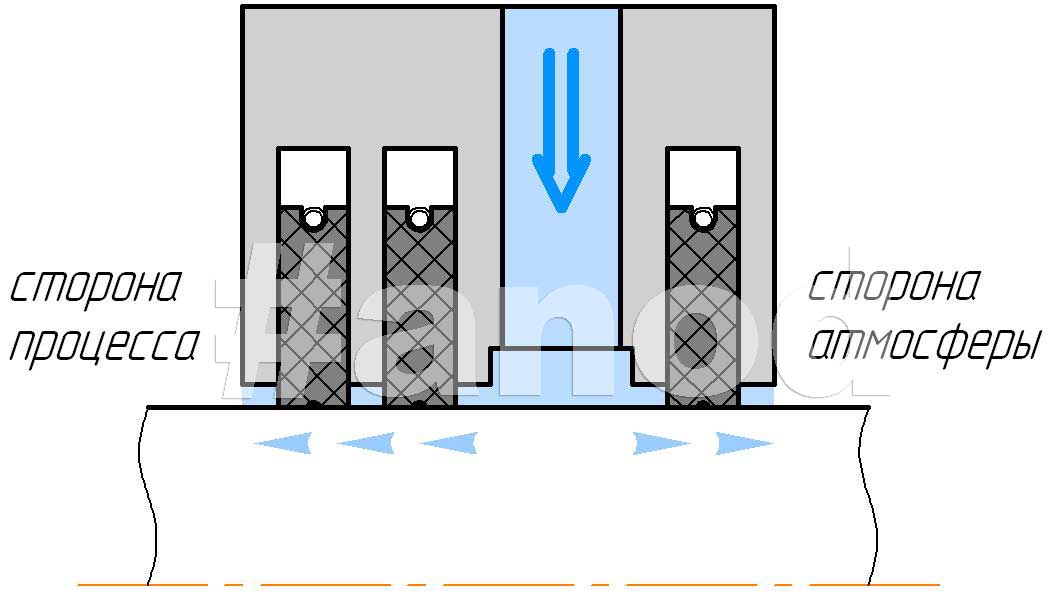

  • Для токсичных и опасных сред, содержащих твёрдые частицы.
  • Давление подаваемого в уплотнение барьерного  газа (воздух, азот,  …)превышает давление уплотняемой среды.
  • Конструкция допускает попадание барьерного газа в уплотняемую среду и в атмосферу.

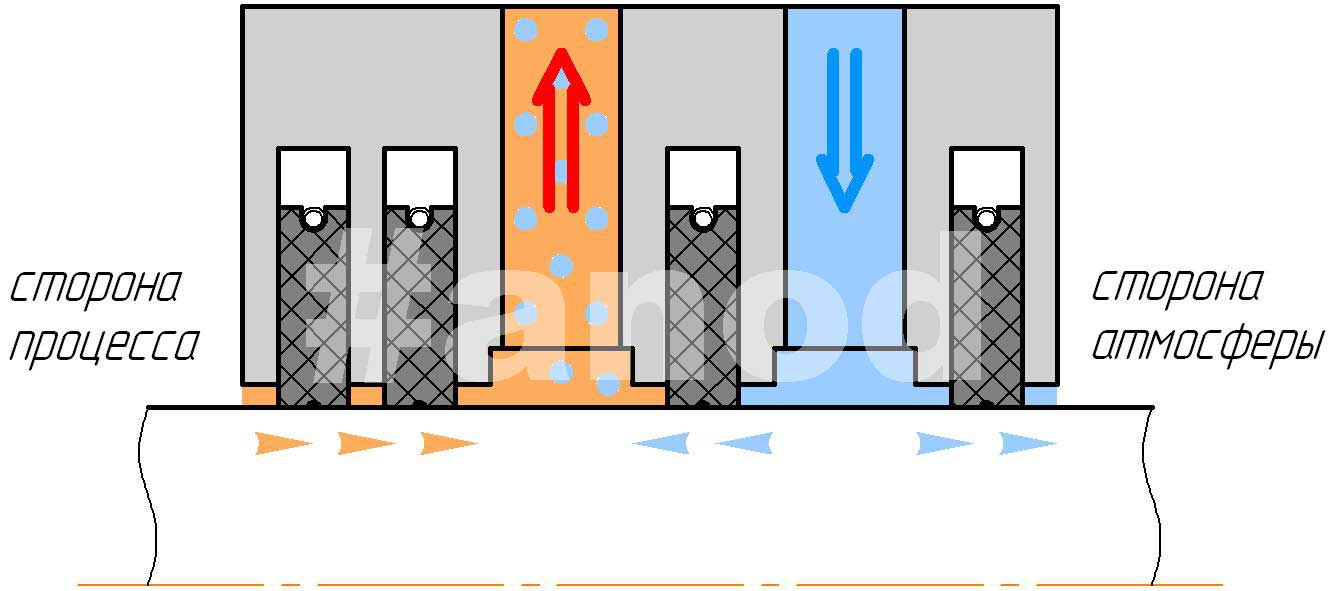

  • Для токсичных и опасных сред без содержания твёрдые частицы.
  • Давление подаваемого в уплотнение барьерного  газа (воздух, азот, …) не превышает давление уплотняемой среды.
  • Конструкция предполагает отвод нормальной утечки уплотняемой среды для дальнейшей утилизации, но не допускает попадание барьерного газа в уплотняемую среду.

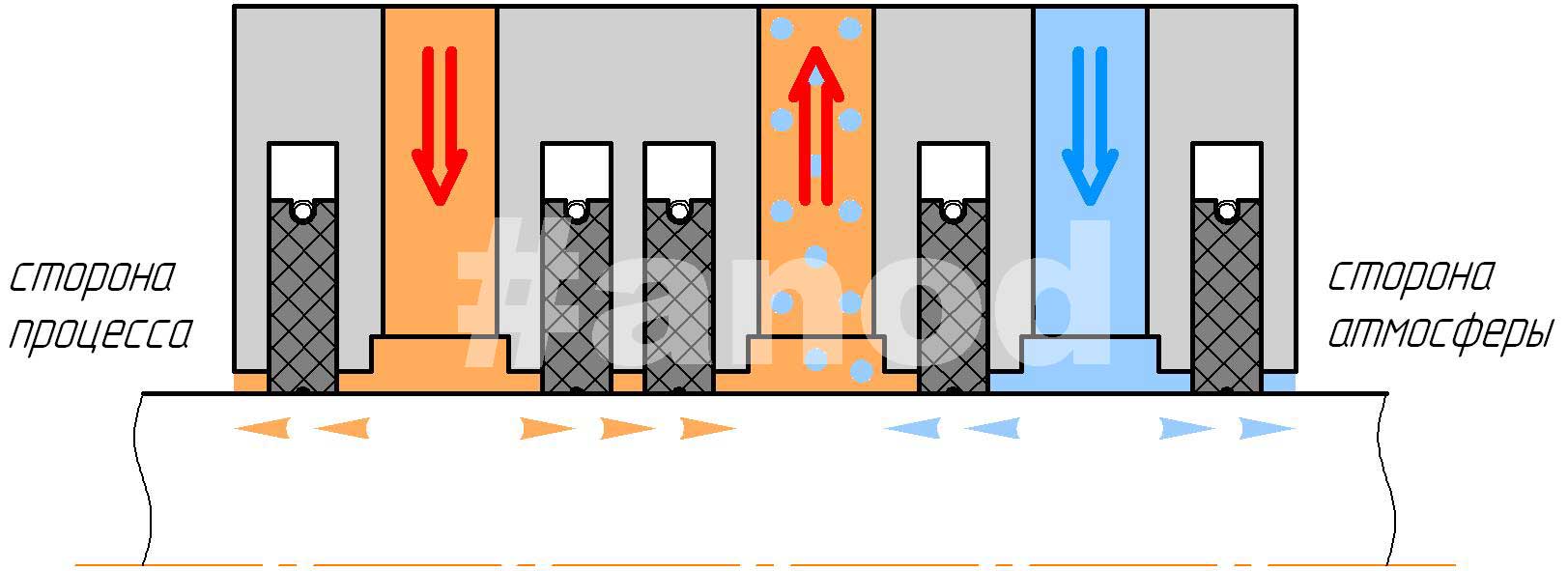

  • Для токсичных и опасных сред, содержащих твёрдые частицы.
  • Давление подаваемого в уплотнение барьерного  газа (воздух, азот, …) не превышает давление уплотняемой среды.
  • Конструкция предполагает подвод очищенного буферного газа (перекачиваемая среда) в уплотнение, а также отвод нормальной утечки уплотняемой среды для дальнейшей утилизации, но не допускает попадание барьерного газа в уплотняемую среду.
