Влияние осевого смещение вала на работу

Каким образом осевое перемещение вала насоса влияет на работу торцовых уплотнений?

Осевое перемещение вала насоса может возникнуть в результате ряда причин: износ упорного подшипника, пяты, смещение гильзы по валу, некачественный монтаж уплотнения, при этом положение колец пар трения друг относительно друга может измениться.

Если зазор S увеличился от первоначального, значит, кольца сблизились и начинают работать в режиме упорного подшипника (см. рис.) В этом случае они перегреваются от трения, растрескиваются, и уплотнение начинает протекать.

Если зазор уменьшился от первоначального, значит, кольца отошли друг от друга, усилие сжатия их ослабло, обойма может сойти с направляющей фланца, что может привести к течи уплотнения при сохранении целостности колец пар трения.

Правильное положение колец легко проконтролировать по величине зазора между вращающимся вместе с валом кольцом крепления уплотнения на валу и фланцем уплотнения.

Для продления срока службы уплотнения рекомендуется при изменении зазора S более чем на 1 мм от исходного – остановить насос, ослабить крепление уплотнения по валу, перемещая гильзу; восстановить требуемый зазор, используя фиксаторы; установить исходное положение гильзы относительно фланца уплотнения, закрепить уплотнение и продолжить эксплуатацию насоса.

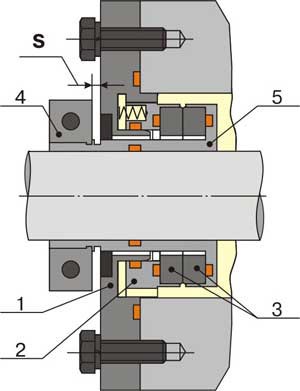

Влияние осевого смещение вала на работу 1 – Фланец уплотнения
2 – Обойма
3 – Кольца пар трения
4 – Кольца крепления
5 - Гильза
