Купить одинарные торцевые уплотнения насоса от производителя НПЦ АНОД

Оформить заказ

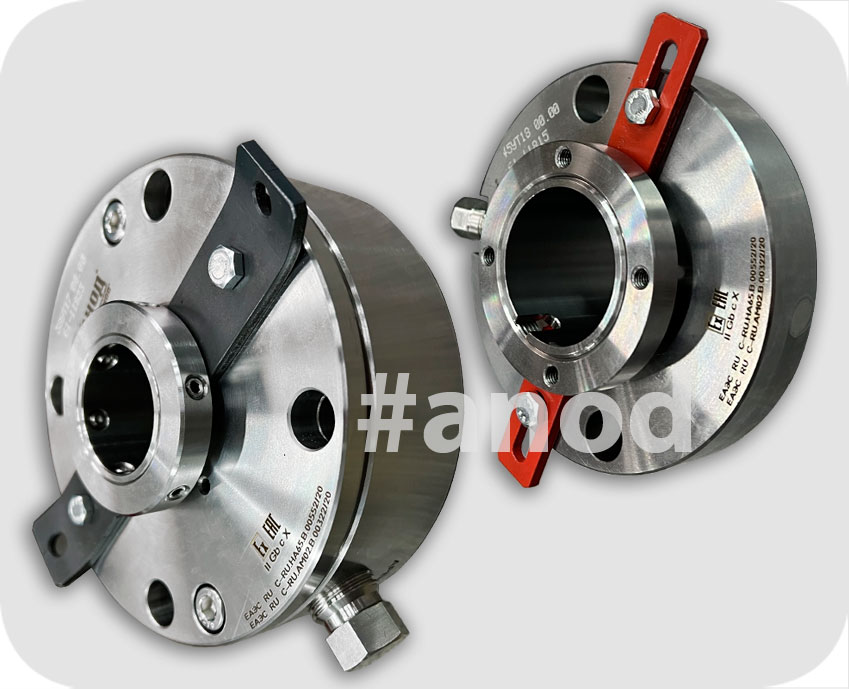

Одинарные торцевые уплотнения ТУ 3619-001-25579857-2001,  ГОСТ 32600-2013 (API682)

ПРИМЕНЕНИЕ

Одинарные торцевые уплотнения АНОДВ насосах и агрегатах, перекачивающих химически нейтральные и нетоксичные жидкости.

Одинарные торцевые уплотнения 2-го варианта конструкции (см.ниже) применяются, когда существует возможность засорения отверстий и пружин абразивными частицами, отложениями рабочих сред и т.п.

ОСОБЕННОСТИ

  • Установливаются как внутри сальниковой камеры, так и снаружи - через переходный фланец (в тех случаях, когда размеры камеры слишком малы).
  • Предусмотрена установка штуцеров для обеспечения воздухоудаления, подвода среды в полость сальниковой камеры.

НОМЕНКЛАТУРА

Номенклатура одинарных торцевых уплотнений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ одинарных торцевых уплотнений типа УТ/УТХ

Диаметр вала, мм от 18 до 250
Частота вращения вала, об/мин от 30 до 7500
Температура уплотняемой среды, °C от -60 до 150*
Давление уплотняемой среды, МПа от 0,1 до 10
Максимальные утечки, л/ч 0,002

* Для воды максимальная температура уплотняемой среды 85 °C

Схемы одинарных торцевых уплотнений
