Купить сухие газодинамические уплотнения (СГДУ) от производителя НПЦ АНОД

Оформить заказ

ТУ 3619-009-25579857-2014

ПРИМЕНЕНИЕ

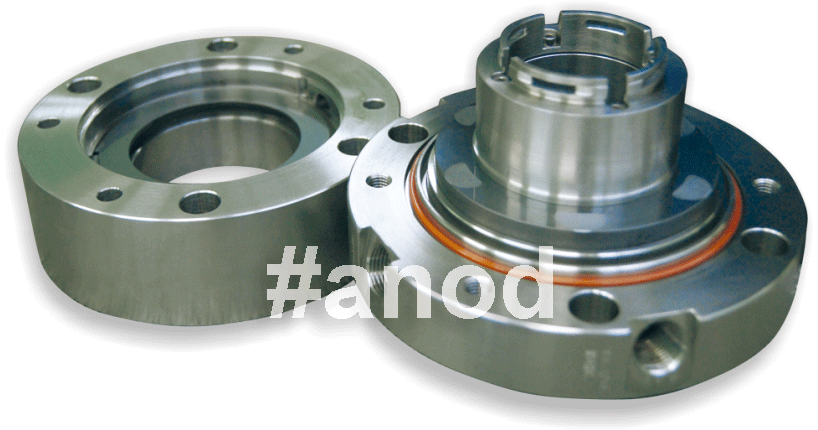

Сухие газодинамические уплотнения СГДУ производства НПЦ АНОДСухие газодинамические уплотнения (СГДУ) применяются в газовой промышленности.

  • В центробежных компрессорах.
  • В нагнетателях природного газа.
  • В турбодетандерах.
  • В центробежных насосах, паровых турбинах, перемешивающих устройствах для всех отраслей промышленности.

СХЕМЫ ГАЗОДИНАМИЧЕСКИХ УПЛОТНЕНИЙ



Сухие газодинамические уплотнения СГДУ производства НПЦ АНОД

Сухие газодинамические уплотнения СГДУ производства НПЦ АНОД

Одинарное сухое газодинамическое уплотнение «тандем» с барьерным уплотнением Двойное сухое газодинамическое уплотнение «тандем» с барьерным уплотнением



РАЗНОВИДНОСТИ

Наименование Применение
Двойное уплотнение типа «тандем» с двойным концевым лабиринтом. Совместно с масляными или магнитными подшипниками.
Двойное уплотнение типа «тандем» с одинарным лабиринтом и эжектором. Совместно только с магнитными подшипниками.
Двойное уплотнение типа «тандем» с барьерным уплотнением. Совместно с масляными или магнитными подшипниками.

ПРЕИМУЩЕСТВА

  • Повышение надежности и безопасности работы компрессора.
  • Минимизация потерь перекачиваемого газа.
  • Полное исключение попадания масла в перекачиваемый газ.
  • Увеличение ресурса узла в несколько раз.
  • Снижение энергопотребления за счёт отсутствия насосных систем для циркуляции масла.
  • Малый срок окупаемости.

ОСОБЕННОСТИ

  • Газодинамическое уплотнение спроектировано таким образом, что при подаче на него давления, а также при пуске и остановке компрессора контакт между деталями уплотнительной пары отсутствует.
  • Благодаря независимой центровке роторных втулок:
    • улучшаются динамические характеристики уплотнения,
    • снижается взаимное влияние уплотнительных ступеней в работе,
    • повышается точность центровки роторных деталей на валу,
    • процесс монтажа узла упрощается и сокращается в 3-5 раз.

ХАРАКТЕРИСТИКИ

Диаметр вала, мм от 28 до 300
Скорость вращения, м/с до 160
Температура уплотняемой среды, °C до 250
Давление уплотняемой среды, МПа до 25,0

Сухие газодинамические уплотнения СГДУ производства НПЦ АНОДВ 2015 году ООО НПЦ «АНОД» приступил к производству сухих газодинамических уплотнений (СГДУ) типа УТТС для центробежных компрессоров. Работа по данному направлению связана с реализацией программы импортозамещения. Исходя из этого, в первую очередь были проработаны вопросы по изготовлению запчастей для СГДУ своими силами и на российских предприятиях. Таким образом, все детали СГДУ, производимых в НПЦ «АНОД» отечественного производства.
Первым уплотнением из разряда сухих газодинамических стало небольшое уплотнение типа 60УТТС17 для двухопорного центробежного насоса. В основе конструкции используется пара трения «твердое-твердое» с материалом колец из карбида кремния с прочным алмазоподобным покрытием, снижающим трение и обеспечивающим повышенную прочность и надежность. Срок эксплуатации подобных уплотнений не менее 10 лет. Изготовленные НПЦ "АНОД" сухие газодинамические уплотнения уже работают на предприятиях Лукойл, Роснефть, ГАЗПРОМ, НОВАТЭК.

Для ведения работ по изготовлению и сервисному обслуживанию систем сухих газодинамических уплотнений НПЦ «АНОД» организовал участок по сборке и ремонту самих уплотнений, испытательные стенды, участок производства панелей управления для СГДУ.
В арсенале предприятия два стенда для испытания сухих газодинамические уплотнений:
- давлением до 25 МПа, на скоростях до 18000 об/мин, с размером вала – до 300 мм.
- для высокоскоростных уплотнений компрессоров со скоростями до 45 000 об/мин.
Стенды спроектированы для испытания уплотнений попарно.

В настоящее время НПЦ «АНОД» обладает квалифицированным составом сотрудников с многолетним опытом работы с уплотнениями ведущих мировых производителей сухих газодинамических уплотнений — «Джон Крейн», «ИглБургманн», «Флоусерв», «Грейс». Сотрудники отдела сертифицированы зарубежными предприятиями на ведение всех видов работ по системам СГДУ.
Знания, полученные в ведущих мировых фирмах-производителях СГДУ, позволяют с надежностью и высоким качеством проводить сервис и ремонты сухих  уплотнений для предприятий газоперекачивающей и нефтеперерабатывающей отраслей.
