Купить двойные торцевые уплотнения для насосов производства НПЦ АНОД

Оформить заказ

 ТУ 3619-002-25579857-2001

ПРИМЕНЕНИЕ

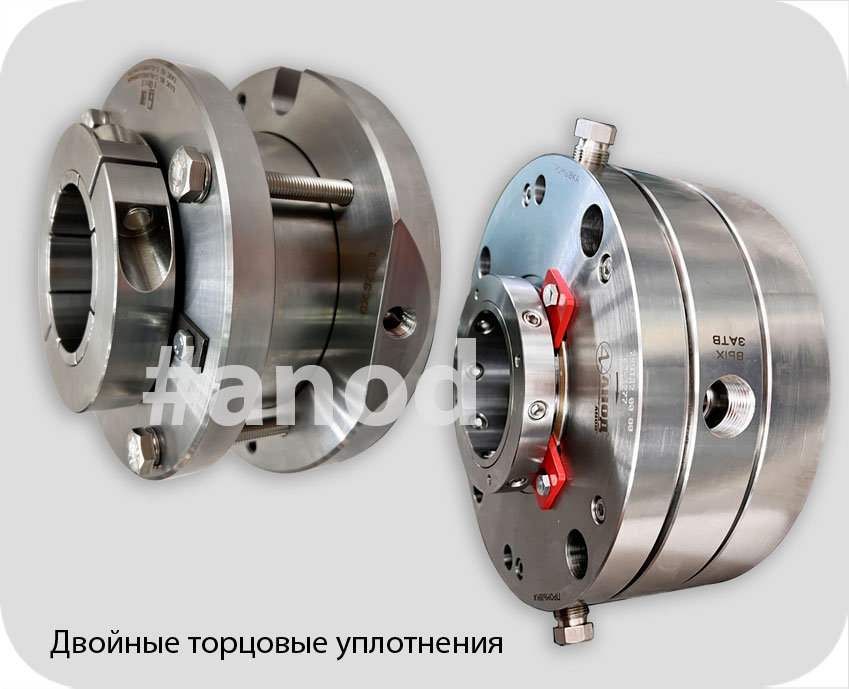

Двойные торцевые уплотнения АНОД для насосов Двойные торцевые уплотнения применяются в насосах и агрегатах, уплотняемыми средами в которых являются нефтепродукты, сжиженные углеводородные газы, жидкости, содержащие вредные химические вещества.

Уплотнения 2-го варианта конструкции наиболее эффективны при работе в средах, склонных к кристаллизации и полимеризации, с повышенным содержанием абразивных веществ, а также в высоковязких продуктах.

СХЕМА ДВОЙНОГО ТОРЦЕВОГО УПЛОТНЕНИЯ

Схема двойного торцевого уплотнения АНОД для насосов

ОСОБЕННОСТИ

  • Полностью исключается утечка уплотняемой среды в атмосферу.
  • Первая (контурная) пара трения работает под перепадом давления затворной жидкости и уплотняемой среды, а вторая (атмосферная) - под перепадом давления затворной жидкости и атмосферы.
  • Давление затворной жидкости больше давления уплотняемой среды на 0,1 - 0,3 МПа.
  • Сохраняется работоспособность уплотнения при снижении давления затворной жидкости ниже давления уплотняемой среды.
  • Затворная жидкость может подаваться как с внешней стороны пар трения (вар. 1), так и с внутренней (вар. 2).
  • Схема обвязки соответствует стандарту API682: Plan53 или Plan54.

ХАРАКТЕРИСТИКИ

Диаметр вала, мм от 22 до 260
Частота вращения вала, об/мин от 30 до 4500
Температура уплотняемой среды, °C от -60 до 200
Давление уплотняемой среды, МПа  до 10
Максимальные утечки, л/ч 0,002
Давление затворной жидкости, МПа (для Вар. 2) не более 1,6



НОМЕНКЛАТУРА ДВОЙНЫХ ТОРЦЕВЫХ УПЛОТНЕНИЙ

Номенклатура двойных уплотнений

Обозначение Диаметр валаАгрегат
22УТД 22 SKC 4.08
24УТД 24,5 СРК 32-160
28УТД 28 SKC 5.08: SKC 7.04
28УТД1 28 ND 8х5х20
30УТД 30 2 ХО - 4К - 2Г
30УТД1 30 XE 80-50-200K-55
30УТД2 30 32 СРН 160 -R-55
31УТД 31 СРК 65-250, СРК 80-250, СРК 40-200
32УТД 32 SKC, 8.06
34УТД 34 HZI - 50 / 225
34УТД1 34 СРКС 1 80-250
35УТД1 35 ГНОМ 100-25
38УТД 38 2 ХО - 4К -2Д - 2Г
38УТД1 37,5/38 GUINARD KSB
38УТД2 38 ND 5х3х25
38УТД3 38,1 насос NUOVO PIGNONE P4x9TC
39УТД 39 4К-8
40УТД1 40,1 Х 45 / 54 - К -2
40УТД2 40 НК 12 / 40
40УТД3 40 НК 12 / 40а
41УТД 41 50х40 CSHS TORISCHIMA PUMP
41УТД1 40,6 Hayward Tyler 2x3x11 1/2H
42УТД-00,-01 42 ЦН 160 / 112-Е
44УТД 44 3HNN122
45УТД-00,-01 45 XE100-65-250K-55, -01для XE100-65-200K-55,
45УТД1 45 ЕНК 50-32-280
45УТД2 45 ХО-80-50-315
45УТД3 45 Х 100-80-160
45УТД4 45 5НК- 5х1-55
45УТД5-00,-01 45 6НДВ
45УТД6 45/50 Х 100-65-400
45УТД7 45 ХО 280 / 29к
45УТД8 45 PHN 32/250
45УТД10 45 Guinard SMK 2x3x11
45УТД11 45 АХ-100-65-400-К-55
46УТД 46 насос ВЕТА-4
46УТД1 45 / 30 V-MEXTA-4-ON
48УТД 47,6 насос NUOVO PIGNONE DSTC-B
48УТД1 48 T7-65 HPH
50УТД А 50 компрессор 1ФУУ-80
50УТД-01 50 ХГН20/32, ХГН12,5/32
50УТД-02 50 ХГН20/32, ХГН12,5/32
50УТД-03 50 ХГН20/32, ХГН12,5/32
50УТД2 50 НК 65/35-40, НК200/120-40
50УТД5 50 АХ-100/50.0200
50УТД7 50 перемешивающие устройство
50УТД8 50 Х-08 / 60
54УТД 54,55 насос ВЕТА-19
55УТД 55 МВН130
55УТД2 55 МВН130.01
55УТД3 54,5 125 CJAV-305-15
55УТД4 55 TGH 185 - 125
55УТД5 55 ХГН 50/32-50-2-К
58УТД  58 Sulzer ZF 150-4401
60УТД-00...-02 60 ХГН 300/70
60УТД1-00,-01 60 насосы типа НК
60УТД3 60 ХО - 45 / 90
60УТД4-00,-01 60 1ТР-300 А/В ; 2ТР-300 А/В
60УТД5-00...-03 60 НК, ТКА
60УТД6-00,-01 60- втулка,вал 48 Т-8-100-НР4
62УТД -00,-01 62 12НДС
65УТД1 65 ВВН1-12
65УТД3-00,-01 65 8НДВ
65УТД4-00,-01 65 200 Д 90Б
65УТД5 65 12НДС
70УТД1-00,-01 70 НК65/35-240, НК200/120-210
70УТД3 70 МНВ-63
70УТД6 70 НК 560 / 325
70УТД7-00,-01 70 Д 630 / 90
70УТД8-00...-03 70 НК65/35-240, НК200/120-210, НК560/335-70, НК560/335-180, НК560/120А, НК560/180А, НК560/180
70УТД9 70 Goulds pumps 3700 / LX /4x6-17
75УТД 75 АХ-100/65
75УТД1-00 74-78 КсВ 500-220-1,КсВ 320-160-2
75УТД1-01 74-78 КсВ 500-150, КсВ 500-85
78УТД1 78  16КсВ11х4-2
80УТД4 80  СЦН-1.0-0.1
80УТД7 80 НЦ 325/110
80УТД8 80 12КсВ9х4
80УТД9 80 ФГ 450 / 22,5
80УТД10 80 сушилка вакуумная горизонтальная
80УТД11-00,-01 80 6WLH-142S
80УТД12-00...-03 80 типа НК
80УТД13 80 компрессор АУУ 200, АУУ 400
80УТД14 80 200-NQD-400-35-C6-F
80УТД15 80 Goulds pumps 3700/XLX/10x12-21
80УТД16 80/65 16НДС
83УТД-00,-01 83 12LN17
90УТД 90 центрисортер. М800
90УТД1-00,-01 90 НСД 210/700,НКВ 1000/200, НКВ 1000/320
91УТД-00...-03 91/110 1 Д 1250 - 125
91УТД1-00,-01 91  Д 1250 - 125
92УТД-00,-01 92 Д 1250 / 125
95УТД2 95 Сортировка напорная С3-13
100УТД1 100 центрисотер.Д8
100УТД2 100 КсВ1600-90
105УТД 105 газодувка VRJ2504
110УТД4 110 КСВ-1000-95
110УТД6 110 Hh10mN45
115УТД 115,1 Hh 12 N 55
120УТД 120 КСВ 1500-140
130УТД 130 ПГН 800/200
130УТД2 130 газодувка VRF4501
140УТД1 140 Приводная турбина
170УТД 170 винтовая турбина низкого давления
210УТД 210 дисковая мельница TF4E
222УТД 222 рафинер RGP-60S

Номенклатура двойных уплотнений с холодильником

Обозначение Диаметр валаАгрегат
38УТДХ 38/40 СРКТ 40-250
40УТДХ 40 GAMA 7-ON
43УТДХ 43 СРКЕ 50-250
50УТДХ1 50 насос GAMA-8
50УТДХ2 50,8 насос Ц1Б
50УТДХ3 50 GAMA 4-ON
50УТДХ4 50/48/35  CPKN-E 65-315 KSB PEGNITS
54УТДХ  54 97 НРХ
58УТДХ 58 насос SULZER ZE 100-4450
60УТДХ1 60 насос Flowserve SCER 2х3х13,25
60УТДХ-00...-03 60 НК63/35-70, НК200/120, НК20/120-70, ТКА63/80, НК200/120/120, ТКА32/125, ТКА63/125,ТКА120/80, ТКА210/80, НК65/35-125
64УТДХ 64 TORISCHIMA PUMP 150 CSHS
70УТДХ  70 насосы НК
70УТДХ2-00...-03 70 НК65/35-240, НК200/120-210, НК560/335-70, НК560/335-180, НК560/120А, НК560/180А,НК560/180
76УТДХ-00,-01 76,5 CD 6-8-16A «Sulzer»
80УТДХ-00,-01 80 HZZ 201-361
80УТДХ2-00...-03 80 НК200/370, НК560/30
82УТДХ-00,-01 82 GSG 150-360(3+2)
86УТДХ-00,-01 86 GSG 150-360/3+2d
90УТДХ-00,-01 90 НСД 210/700, НКВ 1000/200, НКВ 1000/320
