Вызовы современного мира формируют образ успешной компании, как готовой заглянуть в завтрашней день и способной предложить этому дню новые инновационные решения. НПЦ "АНОД" всегда был именно таким. Одним из самых удачных проектов последнего времени является совместный проект ООО НПЦ "АНОД" и ЗАО "Альянс Агрегат Сервис" (г. Альметьевск) по модернизации установки систем поддержания пластового давления (ППД).
Особенность работы установок систем ППД состоит в присутствии высоких рабочих давлений (до 250 атм), а следовательно, в повышенных требованиях к надежности и долговечности.
Специалисты «Альянс Агрегат Сервис» осуществили разработку и внедрение горизонтальной установки закачки воды в пласт УЭЦНАГ. Рабочий режим данной установки сопровождается крайне высоким силовым воздействием на подшипниковый узел. Традиционным конструктивным решением повышения надёжности узла является увеличение его несущей мощности. Однако уровень осевых нагрузок настолько высок, что не существует подшипников качения, способных продолжительное время без разрушения сдерживать данное воздействие.
Блок подшипниково-уплотнительный (БПУ), спроектированный и изготовленный НПЦ «АНОД», отличается оригинальностью компоновки подшипников скольжения и торцовых уплотнений. Посредством расчета внутренних поршневых эффектов, подбором размеров и пропорций, удалось добиться снижения осевых усилий, действующих на упорный подшипник БПУ, с 5 000 кгс до 300 кгс. Порядок этого воздействия гарантированно допустим для существующих подшипников скольжения производства НПЦ «АНОД». При этом применённые конструктивные решения по снижению осевых нагрузок возможны только в конструкции с подшипниками скольжения.
Опытные испытания горизонтальной установки ЗАО «Альянс Агрегат Сервис» с БПУ показали результаты лучше прогнозируемых. В условиях действующей установки безотказность БПУ на данный момент составляет 12 месяцев. Замечаний к работе узла нет, испытания успешно продолжаются.
Особенно красноречивы сравнения. Так штатный подшипниковый узел установки, как правило, не выдерживает 2-3 месяцев эксплуатации, а конструкция одной известной канадской фирмы не выдержала и 1,5 месяцев испытаний. Технические решения, реализованные в данном проекте, могут быть применены в других, более нагруженных агрегатах.

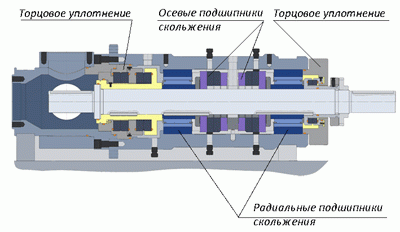

Силовой узел, спроектированный НПЦ "АНОД"
Статья опубликована в журнале "Насосы & Оборудование" №4-5/2012
