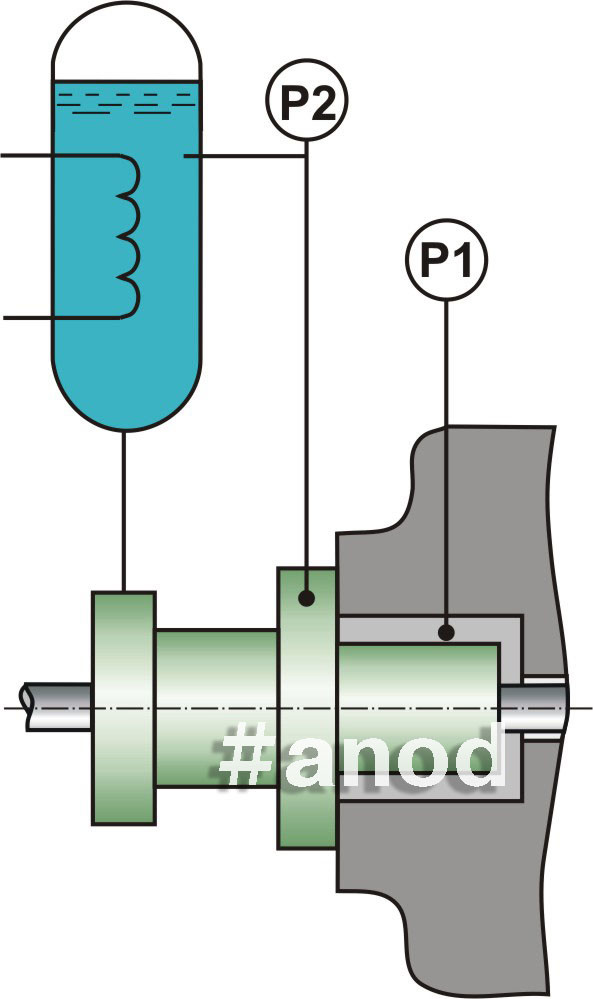

Тип применяемого торцевого уплотнения вала определяется требованиями ГОСТ Р 52743-2007 и зависит от зоны установки насоса и свойств перекачиваемых жидкостей. Чаще всего используются торцовые уплотнения типа «тандем» или двойные. Торцевое уплотнение типа «тандем» (см. рис.) исключает попадание затворной жидкости в уплотняемую среду, однако, контурная ступень его работает в тяжелых условиях: это и большой перепад давления, и работа ступени не на жидкой смазывающей пленке, а на, фактически, газообразной.
Для уплотнений типа «тандем»: Р1>Р2
Для двойных торцовых уплотнений: Р1<Р2
Интересно рассмотреть работу торцевого уплотнения типа «тандем» на насосе, перекачивающем сжиженный газ. Газ, поступая в уплотнение в жидкой фазе, выходит из подвижного контакта антифрикционных колец в газообразной фазе. Попадая в бачок с низким давлением, даже небольшое количество сжиженного газа способно существенно повысить давление в нем, так как из 1см³ жидкого газа может образовываться до 800 см³ газа в зависимости от физических свойств и параметров газа.
Теперь становиться понятным причина быстрого роста давления в бачке с затворной жидкостью. Даже при нормируемой утечке газа через 2-3 часа работы давление в бачке увеличится в 2 раза. В этом случае целесообразно воспользоваться рассмотренным ранее приемом - увеличить (или снять) уставку по повышению давления до величины на 0,1-0,3 МПа меньше давления в сальниковой камере насоса. При давлении в бачке большем, чем давление насыщенных паров смены фазового состояния газа происходить не будет. Повышенное давление в бачке может быть создано от постороннего источника или путём накопления утечки уплотняемого газа.
Что касается использования двойных торцевых уплотнений (см. рис.), то в них изначально созданы условия для работы антифрикционных уплотнительных колец без смены фазового состояния смазывающей кольца среды, так как давление затворной жидкости превышает давление сжиженного газа. Учитывая, что утечки затворной жидкости через уплотнение практически отсутствуют, а газ подвергается очистке от примесей, установка двойного уплотнения для указанных жидкостей предпочтительнее.
Таким образом, конкретный тип уплотнения должен выбираться с учетом свойств перекачиваемого продукта, в частности, совместимости перекачиваемой среды и затворной жидкости, особенностей технологического процесса, подготовки и квалификации обслуживающего персонала и вышеизложенных рекомендаций.
