Бачок торцевых уплотнений является элементом системы обеспечения работоспособности торцовых уплотнений (далее по тексту «система»). Наличие бачка характерно при использовании уплотнений типа УТД и УТТ, имеющих две уплотнительные ступени – контурную и атмосферную, полость между которыми заполнена затворной жидкостью. Бачок сообщается с уплотнением, подводящим и отводящим затворную жидкость трубопроводами диаметром DN 15...20мм, которые образуют замкнутую герметичную систему. При необходимости, к бачку подключаются системы подачи газа и подкачки затворной жидкости. Для компенсации температурных расширений затворной жидкости в верхней части бачка сохраняется газовая полость, остальной объем заполнен затворной жидкостью. Циркуляция затворной жидкости через систему осуществляется при работе насоса чаще всего от встроенного в уплотнение импеллера, а при остановленном насосе за счет напора естественной циркуляции.
Бачок выполняет функцию холодильника затворной жидкости. С этой целью внутри его размещена трубная система, через которую прокачивается охлаждающая среда. Затворная жидкость попадает в бачок в верхней его части сбоку, охлаждается, проходя сверху вниз, и выходит из бачка через штуцер в донышке. В донышке также имеется штуцер для слива отстоя, удаления затворной жидкости, осуществления промывок при проведении периодического и внепланового обслуживания бачка.
Бачок является барьером безопасности на пути выхода уплотняемой среды в атмосферу, так как выдерживает давление, превышающее давление уплотняемой среды в сальниковой камере насоса и не требует установки предохранительного клапана. Материал корпуса бачка: Ст 20, 12Х18Н10Т. Рабочая температура стенки корпуса – не более 100ºС.
Имея объем затворной жидкости больший, чем требуется для обеспечения непосредственно циркуляции, в случаях утечки из уплотнения, бачок служит емкостью с запасом затворной жидкости, позволяющей безаварийно вывести насос из действия.

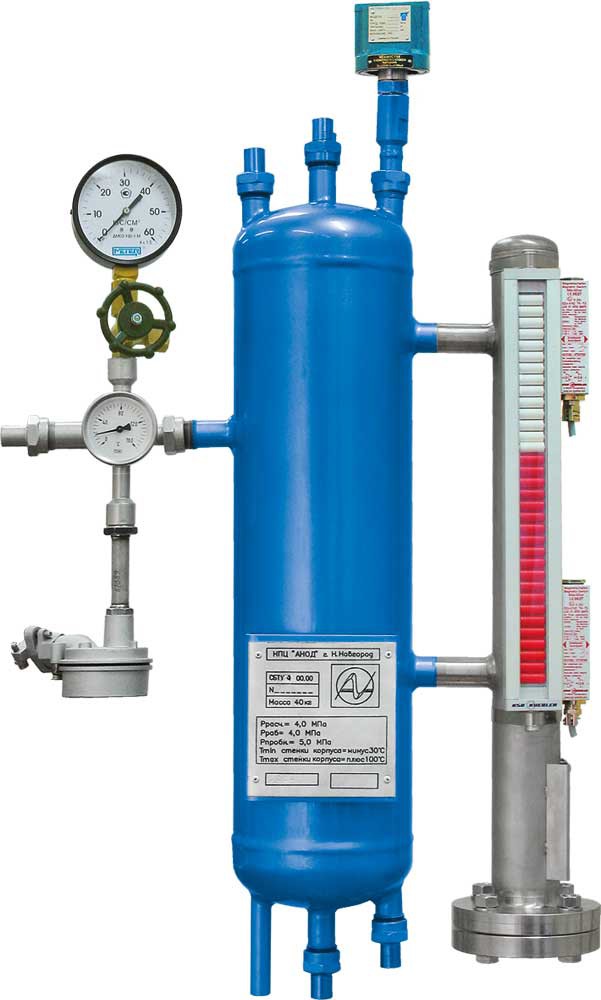

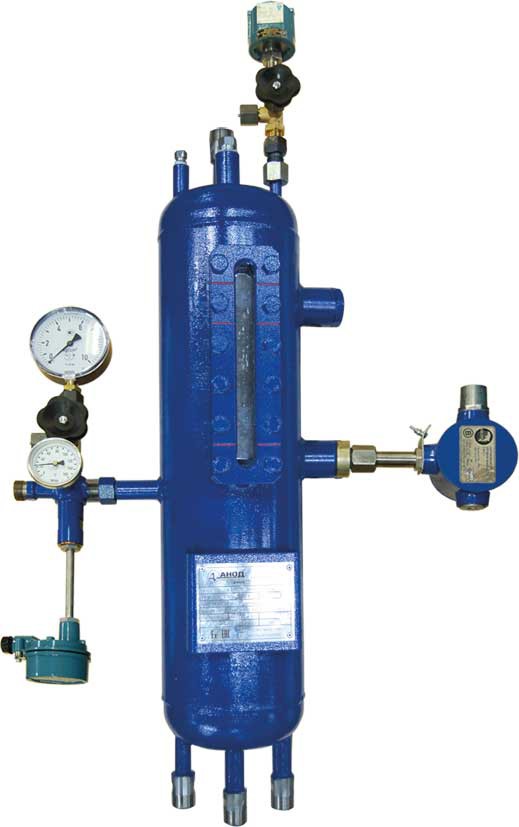

Бачок является местом размещения средств визуального контроля за уровнем, температурой и давлением затворной жидкости, и средств дистанционного контроля за давлением, температурой и минимальным уровнем затворной жидкости в бачке. Визуальный контроль за уровнем затворной жидкости в бачках может осуществляться как через смотровое стекло, так и по цветным роликам байпасного магнитного указателя уровня в зависимости от принятой конструкции бачка.
