Торцевые уплотнения для магистральных нефтяных насосов

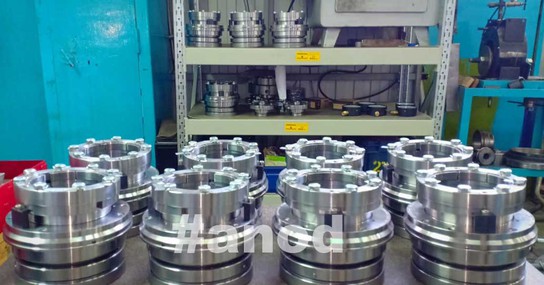

НПЦ «АНОД» производит торцевые уплотнения 120УТ9 для магистральных нефтяных насосов МНН10000.


Магистральные нефтяные насосы МНН - центробежные, горизонтальные, одноступенчатые, двухопорные с рабочим колесом двустороннего входа, с горизонтальным разъемом корпуса. Рабочее колесо расположено между подшипниковыми узлами. Входной и напорный патрубки расположены ниже плоскости разъема.
Предназначены для эксплуатации на нефтеперекачивающих станциях с предельным давлением не более 7,5 МПа. Используются в макроклиматических районах с умеренным и холодным климатом - климатическое исполнение УХЛ; категория размещения 4 по ГОСТ 15150-69 закрытые отапливаемые помещения с температурой воздуха от + 1 до + 40 град. С, во взрывоопасных зонах класса 2 и класса В-1а, в которых возможно образование взрывоопасных смесей категории IIА; группа взрывоопасной смеси Т3. Корпус насоса рассчитан на предельное давление 11,2 МПа (114,2 кгс/см²).

Концевые уплотнения вала насоса - торцовые, одинарные, блочного типа с дополнительным уплотнением со стороны атмосферы. Торцовые уплотнения рассчитаны на работу при давлении в насосе не более 7,5 МПа при вращении ротора, и на давление в насосе не более 9,5 МПа без ограничения по времени при отсутствии вращения ротора (при нахождении насоса в резерве).
