Сухие газодинамические уплотнения для насосов

Оформить заказ

ПРИМЕНЕНИЕ

В центробежных насосах, паровых турбинах, перемешивающих устройствах для всех отраслей промышленности.

ОСОБЕННОСТИ

Особенностью конструкции сухих газодинамических уплотнений для насосов является сохранение герметичности уплотнения при прекращении подачи буферного газа. В зависимости от состава уплотняемой среды и буферного газа, система СГУ может комплектоваться концевым лабиринтом и внутренним винтовым уплотнением.

Материалы, применяемые в узлах СГУ, подбираются из условия устойчивости к воздействию коррозии уплотняемой среды.

ПРЕИМУЩЕСТВА

  • 100% герметизация перекачиваемой жидкости.
  • Отсутствие загрязнения перекачиваемой среды буферной жидкостью .
  • Сокращение потерь энергии, затрачиваемой на преодоление трения в уплотнении .
  • Увеличение срока службы уплотнения, экономия на ремонте и замене запасных частей.
  • Снижение расходов на затворную систему буферной среды .
  • Сохранение герметичности при обратном давлении, при остановке насоса .
  • Возможна поставка уплотнений в реверсивном (двунаправленном по вращению) исполнении узлов уплотнений.



Сухие газодинамические уплотнения СГДУ производства НПЦ АНОД

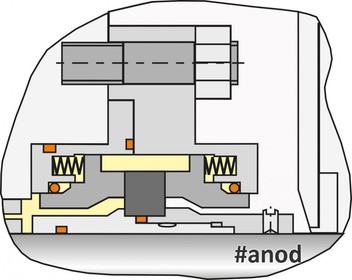

Схема сухого газодинамического уплотнения для насоса

ХАРАКТЕРИСТИКИ

Уплотняемое давление, кг/см2 до 20
Скорость вращения, м/с до 80
Температура уплотняемой среды, °C до 250 (при специальном исполнении до 450°C)
Диаметр вала, мм до 200
