Balg-Tandem-Doppelstirndichtungen

TU 3619-003-25579857-2001

ПРИМЕНЕНИЕ

Die Tandem-Doppelstirndichtungen werden in den Pumpen und Aggregaten eingesetzt, wo als gedichtete Medien Petroleumprodukte, Flüssigkohlenwasserstoffgase, die schädliche chemische Stoffe enthaltenden Flüssigkeiten verwendet werden.

Am wirksamsten sind solche Stirndichtungen in den Fällen, wenn das Eindringen der Absperrflüssigkeit ins gepumpte Produkt unzulässig ist.

BESONDERHEITEN

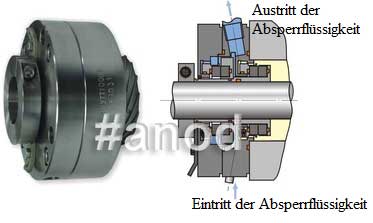

Die erste (Umlauf-) Reibpaarung funktioniert unter der Druckdifferenz des gedichteten Mediums und der Absperrflüssigkeit, und die zweite (atmosphärische) - unter der Druckdifferenz der Absperrflüssigkeit und der Atmosphäre.
Das Installationsschema entspricht dem Standard API682: Plan 52.
Es ist nicht benötigt, den Überdruck im System der Absperrflüssigkeit zu schaffen.

Eigenschaften

Durchmesser der Welle	von 22 bis 200
Welle-Umlauffrequenz, Um./Min.	von 30 bis 4500
Temperatur gedichteten Mediums, °C	von -60 bis 200
Druck des zu verdichtenden Mediums, MPa	von 0,1 bis 10
Maximale Leckraten, l/h	0,002
