Нужна ли установка предохранительного клапана на бачок с затворной жидкостью?

В соответствии с правилами безопасности предохранительные устройства должны устанавливаться на оборудовании или трубопроводах, давление в которых может превысить рабочее как за счет происходящих в них физических и химических процессов, так и за счет внешних источников повышения давления. Бачки, выпускаемые НПЦ «АНОД» до 2003 года, изготавливались на рабочее давление 6 кгс/см². Они были оснащены предохранительными клапанами, предотвращающими повышение давления в бачке более 6 кгс/см², сбрасывая излишек рабочей среды в систему дренажа и далее в атмосферу. Повышение давления в бачке при эксплуатации происходит при утечке перекачиваемой жидкости в бачок через уплотнительную ступень торцового уплотнения. Подавляющее большинство насосов имеют давление в сальниковой камере не более 16кгс/см², некоторые - до 32 кгс/см², поэтому с целью повышения безопасности эксплуатации, с 2003 года НПЦ «АНОД» перешёл на выпуск бачков на рабочее давление 40 кгс/см², исключив возможность превышения давления выше расчетного (переопрессовки) со стороны источника давления и устранив выбросы перекачиваемой среды в атмосферу. Установка предохранительного клапана на бачок в этом случае не требуется.

Рассмотрим ситуацию, когда система обеспечения работоспособности торцового уплотнения оснащена системой поддавливания газом и системой подкачки затворной жидкости (см. рисунок).

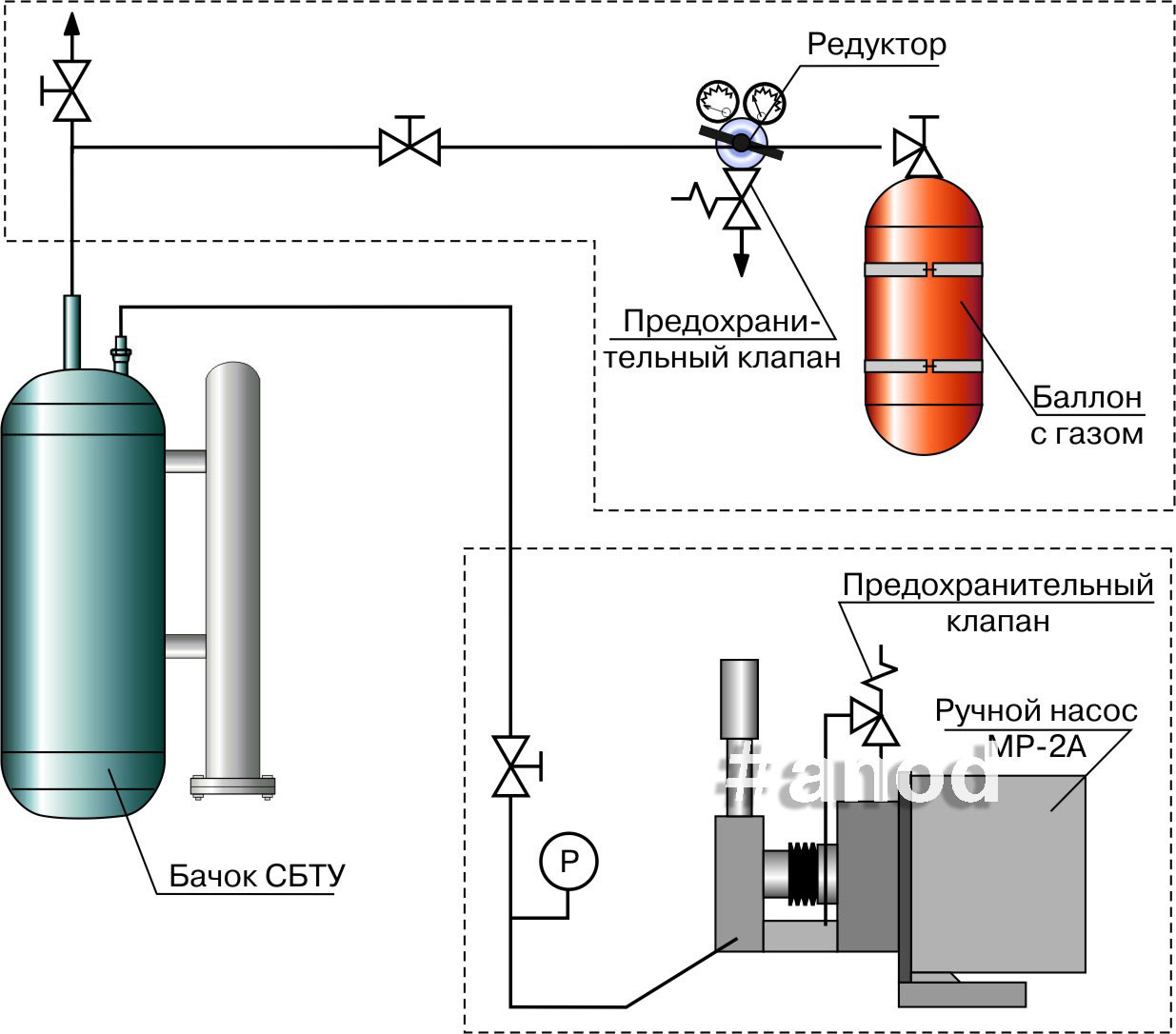

Схема обвязки бачка торцовых уплотнений с системой поддавливания газом и системой подкачки затворной жидкости

Схема обвязки бачка торцовых уплотнений с системой поддавливания газом и системой подкачки затворной жидкости

Подключение системы поддавливания газом к бачку СБТУ обеспечивает поддержание давления в нем не ниже допускаемого при снижении уровня затворной жидкости или утечек газа в аварийных ситуациях. Для этих целей, как правило, используется газ в баллонах под высоким давлением.  Чтобы обеспечить требуемое давление в бачке, подключение баллонов должно осуществляться через редуктор, имеющий предохранительный клапан, настроенный на давление срабатывания 40-45кгс/см². Такая настройка клапана позволяет исключить переопрессовку бачка со стороны системы поддавливания газом и исключить установку отдельного предохранительного клапана на бачок.

При подключении к бачку системы подкачки затворной жидкости с ручным насосом, который может создать давление большее, чем расчетное для бачка, для предотвращения переопрессовки используется предохранительный клапан этого насоса, который настраивается на давление срабатывания не более расчетного. В этом случае установка отдельного предохранительного клапана на бачок не требуется.

 При анализе возможности переопрессовки бачка следует иметь ввиду, что:

Исходя из вышесказанного можно сделать вывод, что для предотвращения аварийной ситуации при эксплуатации бачка, выпускаемого в настоящее время, установка предохранительного клапана не требуется.
