Сервисное обслуживание и ревизия СГУ в условиях эксплуатации

Ревизия уплотнения – это комплекс операций технического обслуживания по установлению степени износа уплотнения и его отдельных частей с целью проведения проверки его работоспособности, ремонтопригодности и определение объема дальнейшего ремонта в условиях сервисного предприятия.

Необходимость в ревизии сухого уплотнения в условиях эксплуатации возникает в рамках договорных обязательств либо при наступлении гарантийногослучая при определении причин выхода уплотнения из строя. Лучше всего это делать по «горячим следам» с выездом специалиста и проведением всех необходимых мероприятий на месте: разбор компрессорной установки и осмотр ее узлов и составляющих, демонтаж уплотнения, его разборка и ревизия, изучение данных по эксплуатации уплотнения и т.д.

 В ревизию сухого газодинамического уплотнения в условиях эксплуатации входит:

• разборка уплотнения;
• очистка всех составляющих деталей уплотнения от загрязнений;
• осмотр металлических деталей на наличие каких-либо аномалий (износ, задиры, коррозия и т.д.);
• осмотр пар трения на наличие износа, сколов, трещин;
• осмотр вторичных уплотняющих элементов на наличие повреждений, потерю эластичности и формы сечения;
• проверка состояния пружин;
• осмотр крепежных изделий на целостность резьбы и граней;
• оценка дальнейшей работоспособности уплотнения исходя из его технического состояния и условий работы в компрессоре.
• восстановление работоспособности СГУ, если это возможно в условиях эксплуатации. При необходимости замена составляющих СГУ из ЗИПа. Если работоспособность уплотнения в условиях эксплуатации восстановить не возможно, то формируется перечень по дальнейшему объему ремонта уплотнения в условиях сервисного центра;
• сборка уплотнения в рабочее состояние и его подготовка к дальнейшему монтажу в компрессор;
• составление технического отчета с приложением фотоматериаловпроведенной ревизии и описанием выявленных дефектов.

Пример проводимой ревизии по месту эксплуатации СГУ приведен ниже на фото.

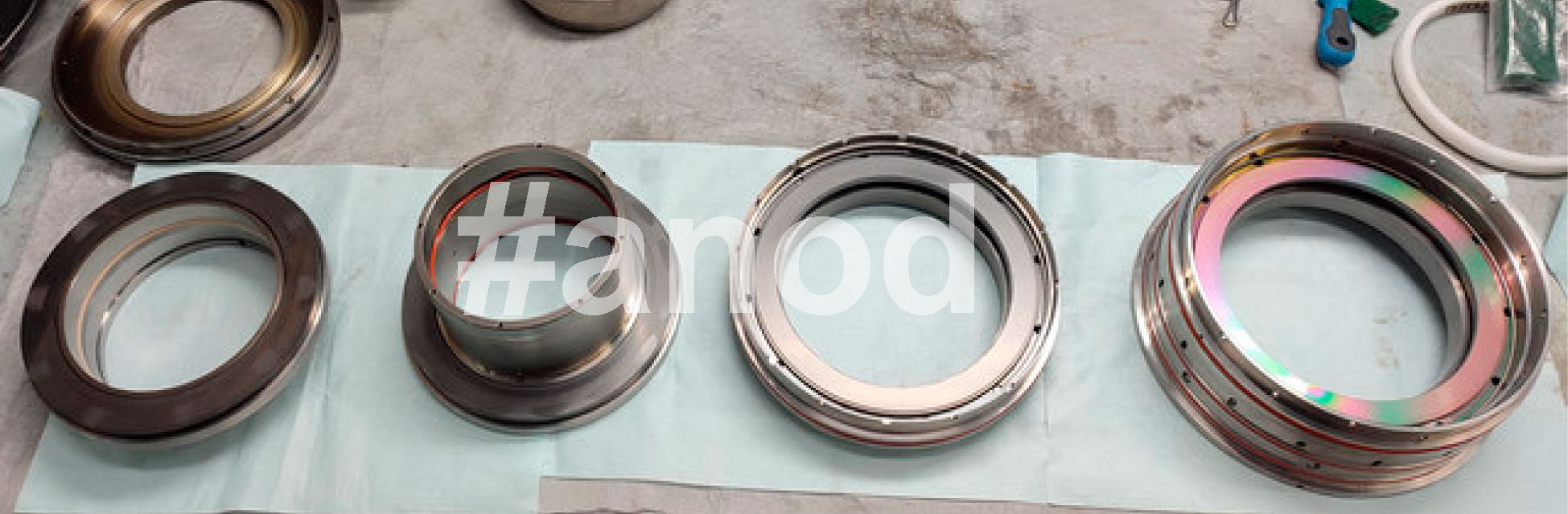

ФОТО 1. Детали уплотнения в хорошем состоянии. Уплотнение пригодно к дальнейшей эксплуатации.

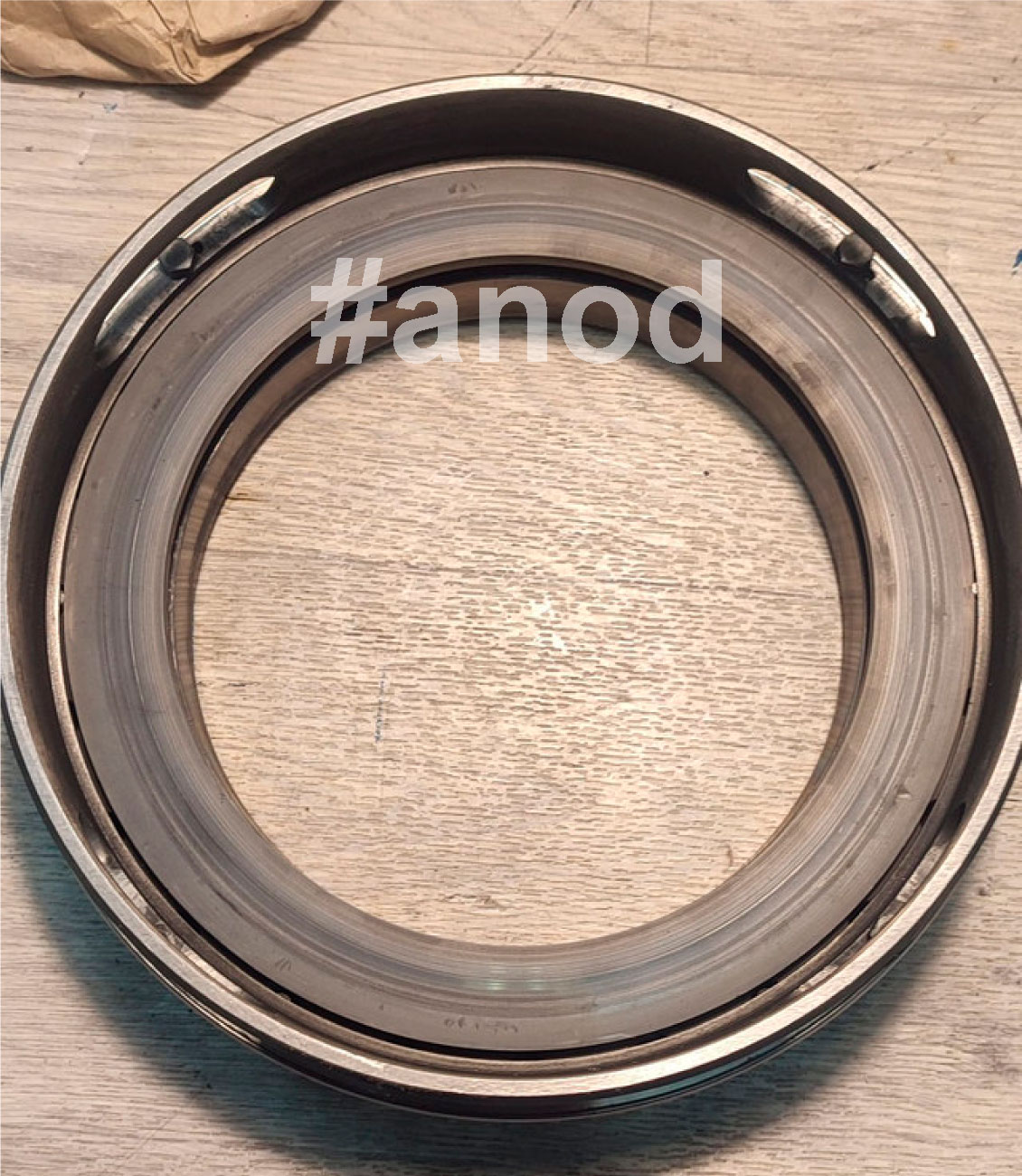

ФОТО 2. Пары трения уплотнения имеют износ. Уплотнение непригодно к дальнейшей эксплуатации и нуждается в ремонте в условиях сервисного центра.

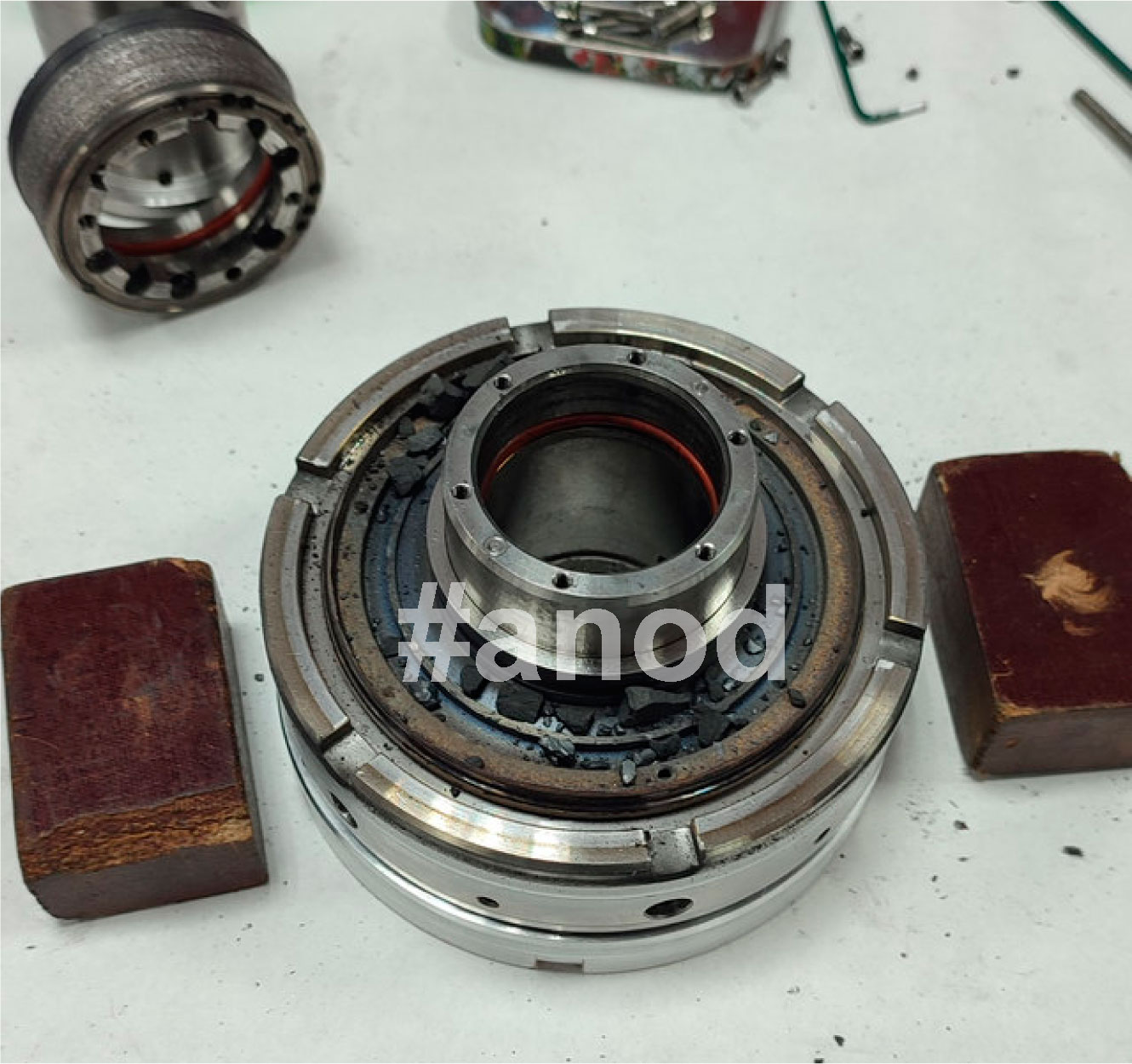

 ФОТО 3. СГУ разрушено и непригодно к дальнейшей эксплуатации. Дальнейший ремонт уплотнения нецелесообразен ввиду критического повреждения многих деталей уплотнения.



В настоящее время актуально комплексное сервисное обслуживание сухих газодинамических уплотнений на территории заказчика, которое предусматривает оказание комплекса работ включающих в себя следующие операции, но не ограничиваясь:

• демонтаж уплотнения из компрессора;
• ревизияуплотнения;
• оценка его дальнейшей возможной эксплуатации;
• монтаж СГУ в компрессор;
• при необходимости настройка панели управления и контроль параметров работы уплотнения по ней во время пуска компрессорной установки в работу.

Целью оказания работ по сервисному обслуживанию и ревизии СГУ является обеспечение безостановочной, безотказной штатной работы и безопасной эксплуатации уплотнений и системы СГУ в целом.

Специалисты ООО НПЦ «АНОД» готовы оказать весь спектр услуг по сервисному обслуживанию сухих газодинамических уплотнений в условиях их эксплуатации. Прибытие специалистов на объект заказчика для проведения сервисного обслуживания систем СГУ осуществляется незамедлительно после получения заявки на проведения данных работ. В подтверждение этому можно привести пример сотрудничества ООО НПЦ «АНОД» с газодобывающим предприятием ЗАО «Нортгаз». На протяжении нескольких лет специалистами ООО НПЦ «АНОД» на территории газодобывающего промысла ЗАО «Нортгаз» проводятся работы по сервисному обслуживанию узлов СГУ и сопутствующих систем.

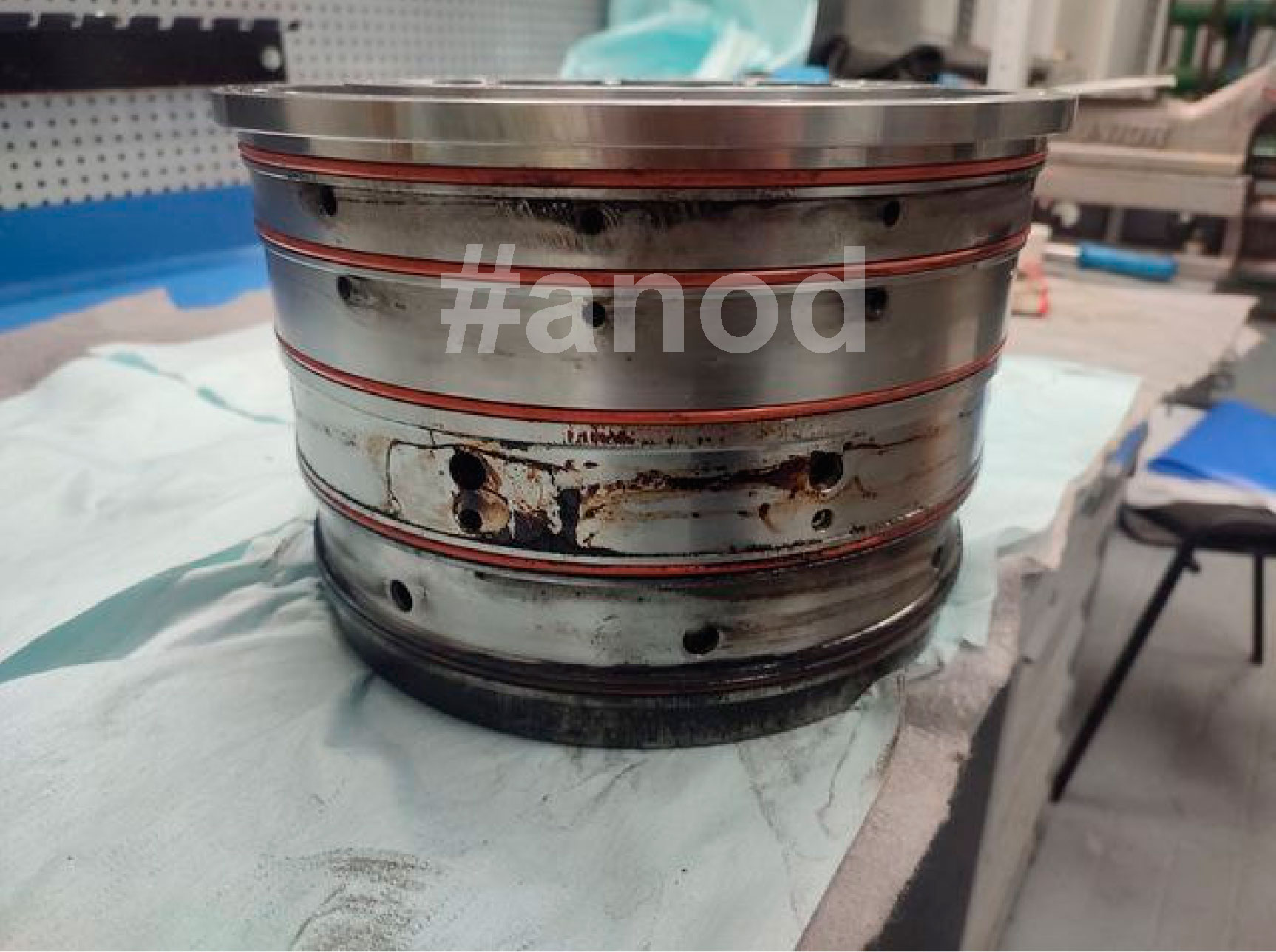

ФОТО 4. Демонтированное сухое газовое уплотнение фирмы «EagleBurgmann» из газоперекачивающего компрессора «THERMODYN» после достижения межремонтной наработки в 25000 часов.

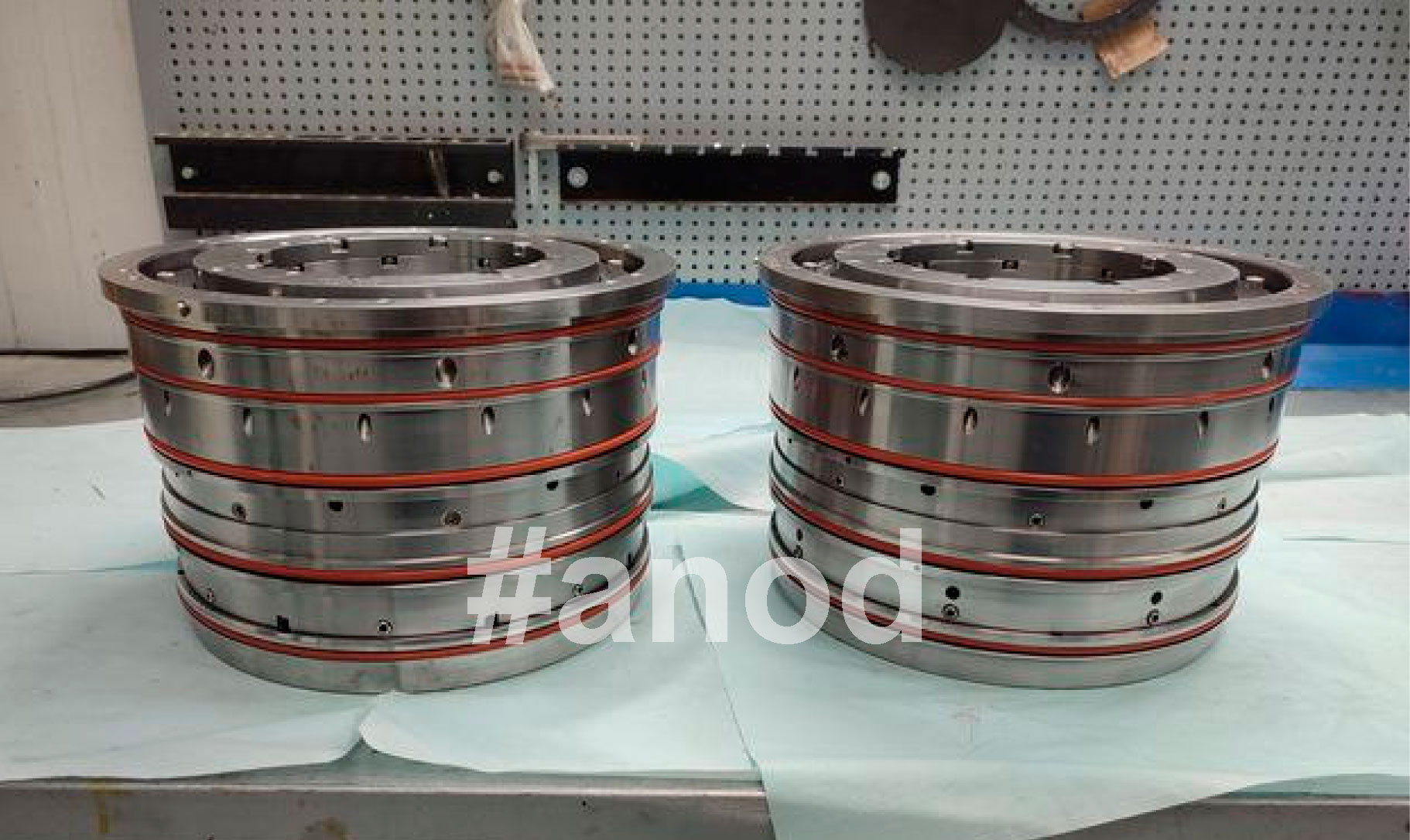

ФОТО 5. Восстановленные в условиях эксплуатации и готовые к монтажу в компрессор СГУ фирмы «EagleBurgmann».
