Тандемное уплотнение с сухой газодинамической ступенью для насосов, перекачивающих сжиженный газ.

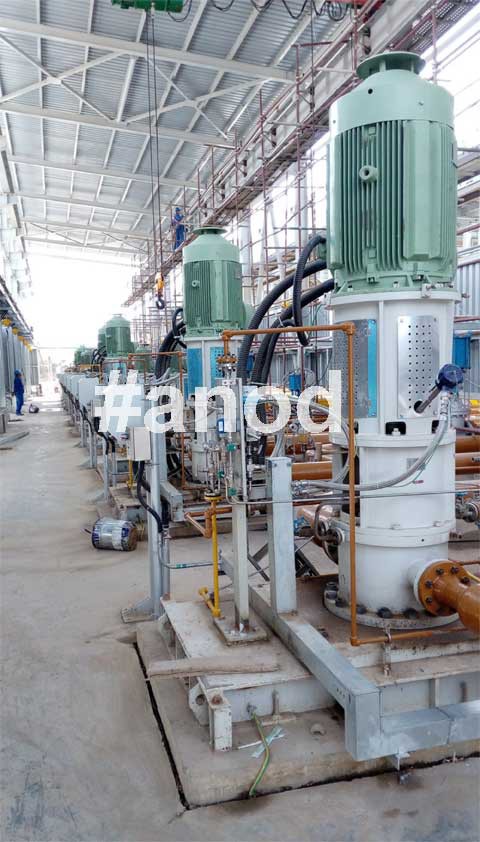

Тандемное уплотнение с сухой газодинамической ступенью для насосов, перекачивающих сжиженный газВ 2020 году для насосов LDB 10-25*9-A перекачивающих сжиженный газ специалистами НПЦ «АНОД» был спроектирован и изготовлен ряд типоразмеров тандемных уплотнений с «сухой» газодинамической атмосферной ступенью.



Данные уплотнения спроектированы в соответствии со стандартом API682 (применяемый план трубной обвязки API plan 14+74+76).

Процессная пара трения уплотнения работает на перекачивающей среде (сжиженный газ). Атмосферная ступень, которая является сухим газодинамическим уплотнением, работает на затворном газе (на азоте).

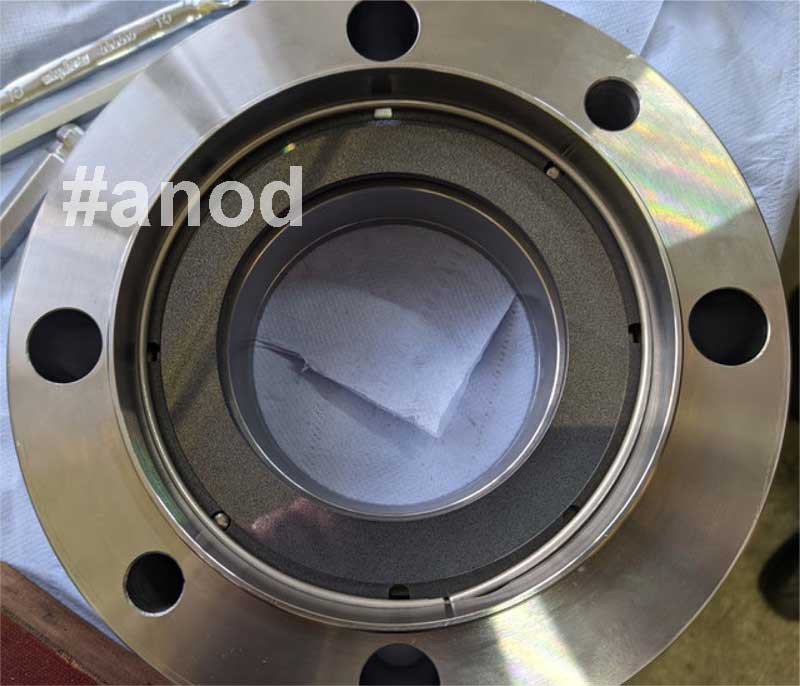

На фото ниже представлена газодинамическая атмосферная ступень.

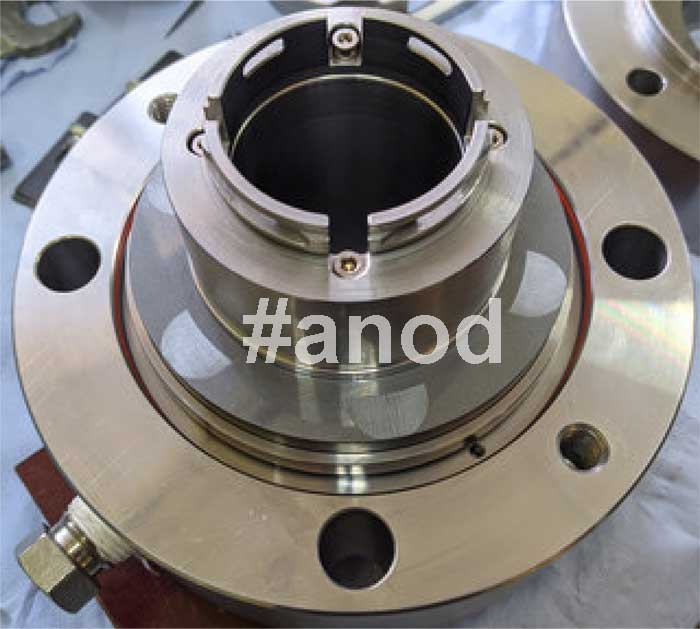

Тандемное уплотнение с сухой газодинамической ступенью для насосов, перекачивающих сжиженный газТандемное уплотнение с сухой газодинамической ступенью для насосов, перекачивающих сжиженный газ

Также особенностью данных тандемных уплотнений с «сухой» газодинамической атмосферной ступенью является дополнительная промежуточная защитная ступень в виде сегментного графитового кольца, подвижного в радиальном направлении.

Эта ступень является дополнительным барьером и даёт возможность создать буферную зону очищенного затворного газа (азота) перед сухой парой трения, отводя весь объём утечки сжиженного газа в дренажную линию.

Технические характеристики уплотнений:

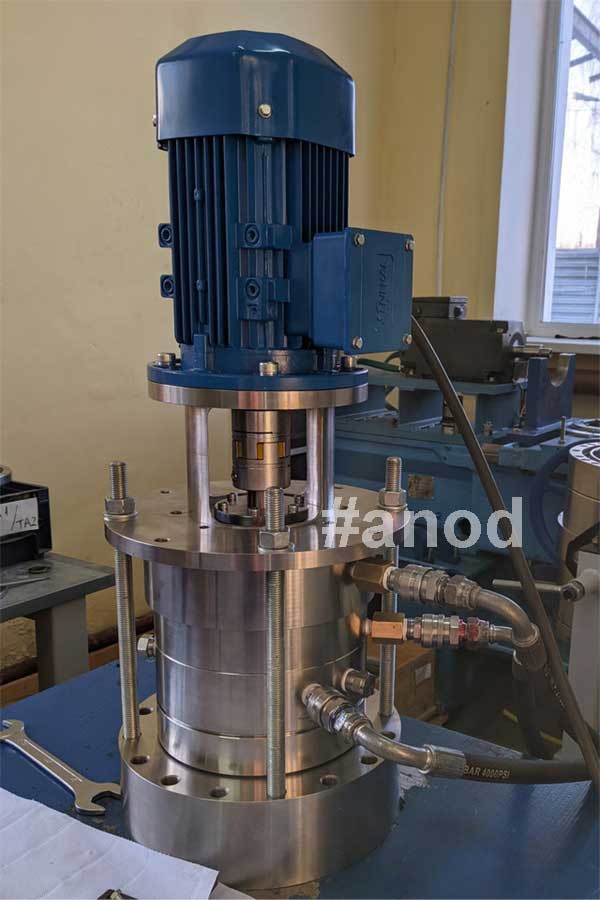

Тандемное уплотнение с сухой газодинамической ступенью для насосов, перекачивающих сжиженный газВ декабре 2020 г. данные уплотнения успешно прошли испытания на динамическом стенде (фото ниже) и были переданы заказчику для дальнейшей эксплуатации.

Динамические испытания тандемных уплотнений с «сухой» газодинамической атмосферной ступенью.
