В созданных радиальных карбидокремниевых подшипниках керамические элементы испытывают только нагрузки на сжатие при сохранении стабильного радиального зазора в паре трения на всех режимах, а осевой (упорный) подшипник скольжения выполняется моноблочной конструкции и не содержит многозвенных механизмов, свойственных традиционным конструкциям
Рост единичных мощностей оборудования энергетической, металлургической, химической и других отраслей промышленности определил целесообразность использования узлов механизмов, использующих скольжение взаимно контактирующих поверхностей. Это радиальные и упорные подшипники скольжения, гидравлические пяты, торцовые уплотнения.
В использовании пар скольжения определяющую роль играют следующие преимущества:
Достижение высоких эксплуатационных показателей требует решения ряда проблемных вопросов, углублённых исследований и анализа, в том числе:
Сложность и объем задач, требующих решения, существенно определяются многообразием условий эксплуатации. Наиболее востребованными в настоящее время являются самоустанавливающиеся сегментные подшипники, много клиновые опорные и упорные подшипники. Разработкой и выпуском таких подшипников занимаются многие компании, такие как JohnCrane, ZOLLERN, фирма «ТРИЗ».
Являясь одной из ведущих фирм в России по инновационным разработкам в области торцевых уплотнений и подшипников скольжения, ООО НПЦ «АНОД» также принимает участие в разработках различных вариантов конструкций подшипников скольжения.
Каковы же конструктивные особенности разработок НПЦ «АНОД» и что они дают? В качестве материалов пар трения в подшипниках скольжения отработаны современные износостойкие материалы: карбид кремния, силицированный графит, углеграфит, карбид вольфрама в различных комбинациях. Карбидокремниевые подшипники скольжения работоспособны практически в любой жидкости, включая воду, невосприимчивы к наличию механических примесей в жидкости и при удельных нагрузках до 20 кг/см2 практически не имеют износа.
В ООО НПЦ «АНОД» созданы радиальные карбидокремниевые подшипники, работающие при температуре смазывающей жидкости до 200˚С.
Необходимо отметить специфические физические свойства используемых конструкционных материалов:
Учитывая эти особенности, выпускаются подшипники, в которых керамические элементы испытывают только нагрузки на сжатие при сохранении стабильного радиального зазора в паре трения на всех режимах.

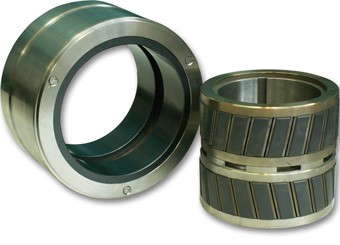

Предложена “втулочно-пальцевая” конструкция радиального подшипника, в котором поверхность скольжения образована отдельными элементами, “пальцами”, из карбида кремния. Данная конструкция, благодаря наличию промежутков между “пальцами”, гарантирует надежную смазку подшипника и эффективный теплоотвод от трущихся элементов. При сохранении постоянного зазора в трущихся парах, работоспособность такого подшипника обеспечивается при температурах от -60 +300°С. “Пальцы” могут располагаться как параллельно оси вращения вала, так и под углом к ней, улучшая вибрационную характеристику подшипника.

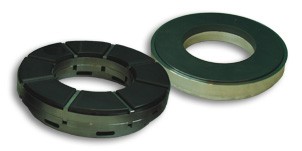

Осевой (упорный) подшипник скольжения выполняется моноблочной конструкции и не содержит многозвенных механизмов, свойственных традиционным конструкциям типа «кингсберри». Подвижность рабочих сегментов обеспечивается за счет упругих деформаций несущих фрагментов сегментного блока. Конструкция избавлена от высоких контактных напряжений, постоянного трения и износа, сохраняет заложенные характеристики пар трения в процессе эксплуатации, обладает высокими показателями технологичности, надежности и гарантированного срока службы. Сегодня в промышленной эксплуатации находятся изготовленные НПЦ АНОД подшипники с удельной нагрузкой 35…40 кг/см2 , а опытную проверку (стендовые испытания) прошли подшипники с удельной нагрузкой 48…50 кг/см2.
Таким образом, по подшипникам скольжения достигнуты следующие эксплуатационные показатели:
В настоящее время прошли ревизии подшипниковых узлов насосов (изготовления ООО НПЦ АНОД на подшипниках скольжения) после 6 лет эксплуатации. Состояние поверхностей скольжения – состояние нового изделия. Минимальный набор приборов контроля (давление, уровень, температура, вибрация) и внимание обслуживающего персонала позволили получить отменные результаты. Наработка более 40 000 часов на первых изделиях. Суммарная наработка всех подшипников скольжения, изготовленных НПЦ АНОД, составляет более 8 000 000 часов.

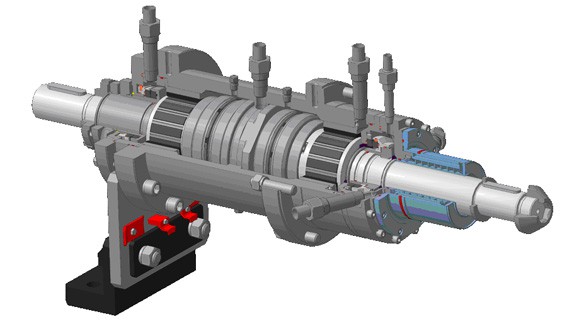

Анализ результатов эксплуатации насосных агрегатов показал, что наиболее уязвимыми узлами насосов являются опорно-уплотнительные системы. С целью решения проблем, связанных с недостатками в работе этих двух систем, был разработан и освоен в производстве БПУ – блок подшипниковый уплотнительный, БПУ объединяет в едином корпусе разнесенные ступени двойного торцового уплотнения с размещенными между ними упорными и радиальными подшипниками скольжения. Такое размещение уплотнений и подшипников позволяет осуществить их охлаждение и смазку как затворной жидкостью, так и перекачиваемой средой.
В результате:
Проводимые работы позволили обеспечить надёжное функционирование наиболее нагруженной части оборудования предприятий энергетического комплекса, нефтепереработки и химических производств в части подшипников скольжения и БПУ при следующих показателях:
Из изложенного не следует, что НПЦ «АНОД» удалось решить все проблемные вопросы эксплуатации. Однако, по многим насущным задачам заказчиков были найдены и реализованы в разработках конструктивные и технологические решения, позволившие повысить надёжность, срок службы и ресурс работы оборудования, повысить его экономичность.
