ООО НПЦ «АНОД» с 1992 года занимается проектированием и изготовлением торцовых уплотнений, подшипниковых уплотнительных блоков с подшипниками скольжения, насосных агрегатов.
Ремонт – это колкое, разящее, вызывающее тревогу и озабоченность слово сродни слову пожар. Такое же состояние возникает при отказах конденсатных насосов. Отказы проявляются в поступлении воздуха в перекачиваемую воду с нарушением водно-химического режима, ускоренном износе и разрушении подшипниковых узлов и уплотнений, повышенной вибрации насоса.
ООО НПЦ «АНОД» разработал блоки с альтернативной опорно-уплотнительной системой (БПУ), устанавливаемые вместо штатных сальниковых и опорных узлов в вертикальный конденсатных насосах КсВ (рис.1) и горизонтальных конденсатных насосах КС 125-140 (рис. 2). БПУ позволяет решить проблемы эксплуатации конденсатных насосов и увеличить их межремонтный пробег до пяти лет.

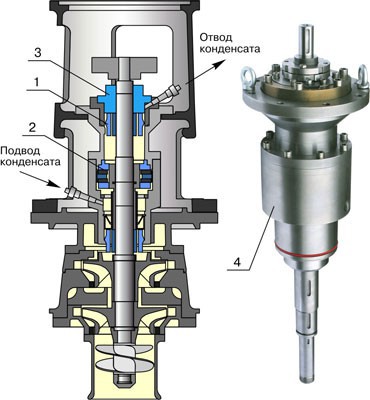

Рис. 1. Модернизированный вертикальный конденсатный насос
БПУ включает в себя радиальные (1) и осевые (2) подшипники скольжения, и одинарное торцовое уплотнение (3), объединенные в едином корпусе (4). Торцовое уплотнение герметизирует вал и не допускает утечек подаваемого конденсата и попадания воздуха в полость насоса. В качестве пар трения в подшипниках скольжения используются самые износостойкие антифрикционные материалы: карбид кремния по карбиду кремния, углеграфиты.
Рис. 2. Модернизированный конденсатный насос Кс 125-140
В полость БПУ от сторонних источников постоянно подается конденсат под давлением выше, чем давление перед БПУ, поэтому срыв насоса не влияет на работоспособность блока.
В результате модернизации вал насоса приобрел повышенную жесткость, что уменьшило износ щелевых и торцовых уплотнений, улучшились вибро-акустические характеристики, в 3 раза снизилась вибрация насоса. Исключена масляная система смазки подшипников.
Аналогичные решения с использованием БПУ применены для конденсатных насосов КС 125-140 (рис.2) и др. с горизонтальным валом. При этом удаляются подшипниковые узлы вместе с кронштейнами, а к сальниковым камерам монтируются опорно-уплотнительные блоки, каждый из которых содержит в себе радиальный и осевой подшипники скольжения и торцовое уплотнение.
Первые блоки были установлены на «Новогорьковской ТЭЦ», где отработали без ремонта более 6 лет. По словам главного механика «Тобольской ТЭЦ» (БПУ в работе с 2005 года): «Модернизация вертикального конденсатного насоса КсВ была наиболее успешным вложением денежных средств в модернизацию и ремонт оборудования».
«Сормовская ТЭЦ», поверив в эффективность модернизации, установила вновь (до этого не было) 3 насоса КсВ. Причем на модернизацию были отданы абсолютно новые насосы. Эксплуатация идет успешно, насосы работают надежно.
На «Минусинской ТЭЦ», где 47БПУ был установлен на КсВ в 2006 году, отмечают его «надежную работу при различных режимах нагрузки, стабильное вибросостояние, простоту обслуживания, отсутствие подсоса воздуха».
Для оптимизации работы с потребителем в НПЦ «АНОД» существует обменный фонд насосов КсВ.
Для других конденсатных насосов КсВ НПЦ «АНОД» рекомендует устанавливать двойные торцовые уплотнения, обеспечивающие высокую герметичность и надежность по сравнению с сальниковыми уплотнениями, простоту и удобство эксплуатации, исключающие попадание кислорода в перекачиваемую воду.
Надежная, длительная работа конденсатных насосов после установки на них опорно-уплотнительных систем новой концепции и уплотнений типа 75УТД1, для которых ресурс работы соразмерен с ресурсом проточных частей, позволяет в максимальной степени исключить ремонтные работы, сократить текущее обслуживание и сделать справедливым выражение «Поставил и забыл».
