Модернизация химических насосов типа ХБЕ

Кулдышев Александр Константинович,

Главный конструктор

Маколдин Владимир Геннадьевич

Начальник конструкторского отдела динамического оборудования

В 2008 году в НПЦ “АНОД” обратилось предприятие АХЕМА (Литва) с просьбой решить проблему аммиачных насосов ХБ 160/210, перекачивающих водный раствор аммиака. Насосы секционные, двухопорные на подшипниках качения, расположенных в выносных опорах; в качестве уплотнений вала - сальниковая набивка, проточная часть выполнена из нержавеющей стали.

В результате эксплуатации, многочисленных ремонтов и разборок состояние посадочных мест, подшипниковых узлов, щелевых уплотнений рабочих колес, сальниковых узлов было попросту «убитое». Перед модернизацией насоса были восстановлены посадочные места, щелевые уплотнения, заменены рабочие колеса.

В процессе разработки проекта модернизации было решено:

• Отказаться от использования подшипников качения, применить подшипники скольжения специальной конструкции, работающие на перекачиваемой среде. Для этих целей использовать специальный щелочестойкий карбид кремния. Ресурс подшипников скольжения нашей конструкции сопоставим с ресурсом проточной части, т.е не менее 60 000 часов.
• Вместо сальниковых узлов применить современные торцовые уплотнения специальной конструкции.
• Исключить из насоса разгрузочный барабан, разгрузку осуществить за счет специального размера торцового уплотнения. В результате исключается паразитный расход перекачиваемой среды через байпасную щель разгрузочного барабана, что приводит к экономии потребления электроэнергии до 3% .

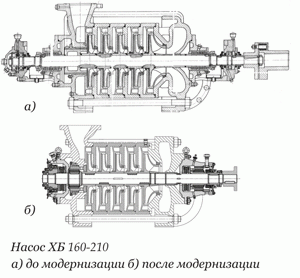

В пространстве, который занимал разгрузочный барабан, расположили опорный подшипник, второй опорный подшипник - с противоположной стороны в районе сальниковой камеры. Межопорное расстояние при том же диаметре вала уменьшили почти на 500 мм. Жёсткость вала увеличилась более чем в 2 раза. Улучшились вибрационные характеристики насоса.

Рама насосного агрегата осталась неизменной, появилось пространство для установки современной пластинчатой муфты. Дизайн насоса стал безупречен.

После монтажа на объекте и пуска модернизированного насоса переносным виброметром зафиксировали виброскорость менее 1 мм/сек. Снизилась токовая величина загрузки электродвигателя.

Сегодня на предприятии АХЕМА работают уже 3 модернизированных насоса. Ремонт за 3 года эксплуатации не проводился. Вибрационное состояние, характеристики насосов не изменились по сравнению с первоначальным состоянием.

Статья опубликована в журнале "Насосы & Оборудование" №4-5/2012
